Короткие тройники
Решения согласно классам давления для отводов менее 90°

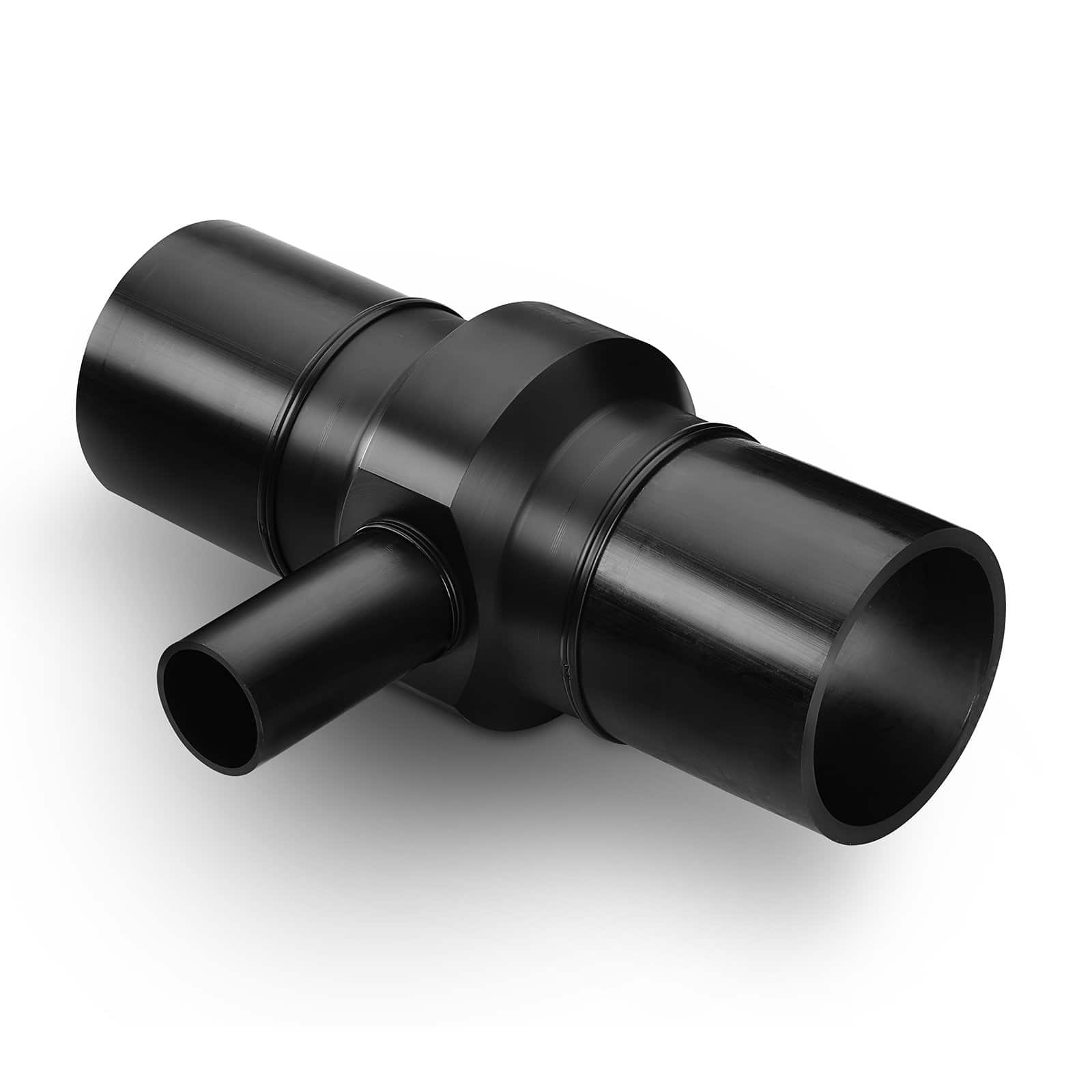

T‑образные тройники Reinert-Ritz для приварки характеризуются оптимальной устойчивостью к воздействию давления, наличием множества вариантов и гибкостью исполнения. Это позволяет реализовать даже нетрадиционные соединения прохода и отвода. Это снижает потребность в площади, а также затраты на укладку, и, соответственно, сокращает проектные расходы на длительной основе.
Технические характеристики
Полные технические характеристики
Описание для тендера

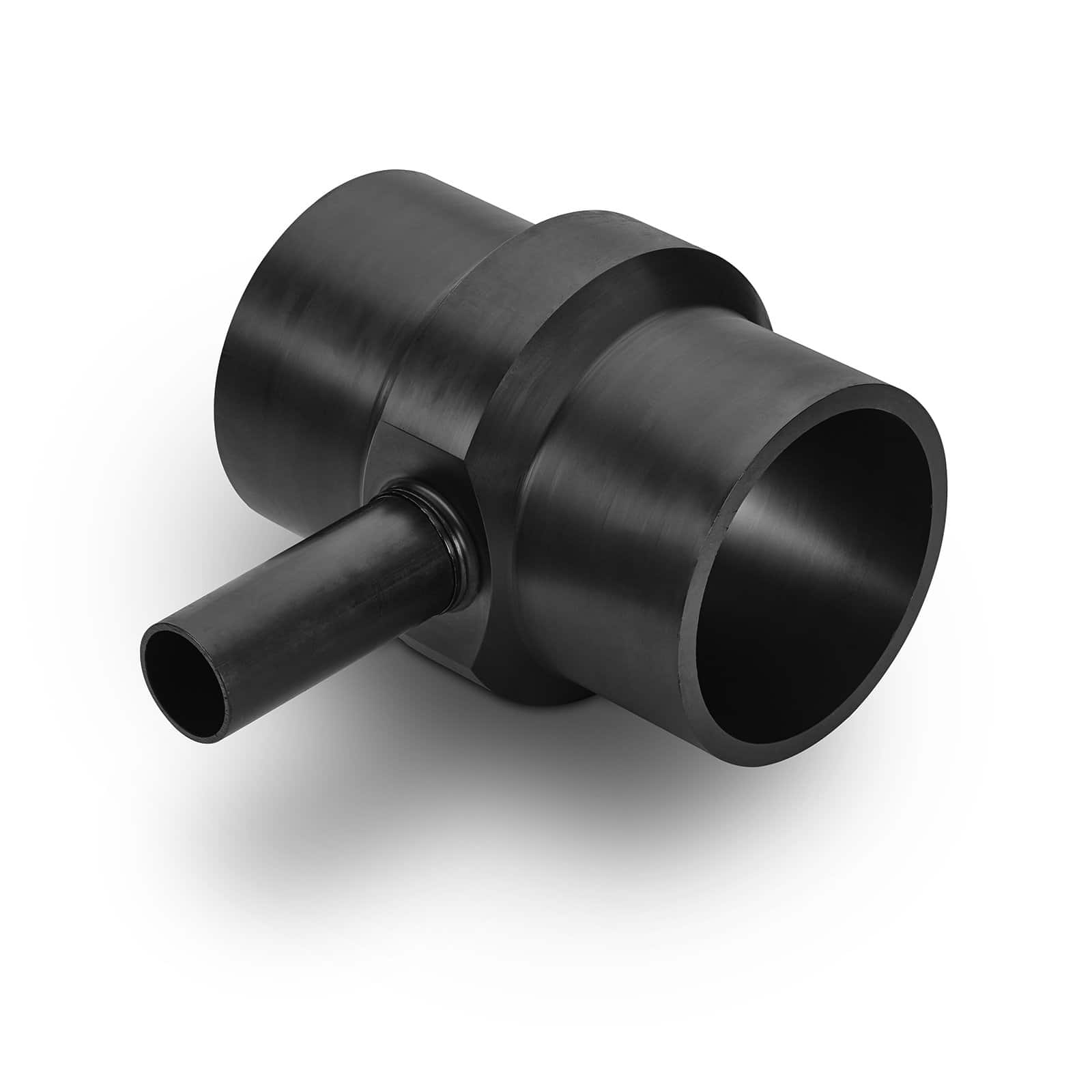

T-образный тройник PE100, короткий, для стыковой сварки нагревательным элементом
Общее предварительное замечание
Предлагаемые фасонные детали должны выполняться из материала согласно требованиям Ассоциации PE100+ и соответствовать размерам, допускам и требованиям к качеству DIN EN 12201. Требуется наличие свидетельства о производстве на основе системы обеспечения качества согласно DIN EN ISO 9001. Для всех фасонных деталей необходимо предоставить сертификат производителя согласно DIN EN 10204. В качестве альтернативы корпус фасонной детали должен изготовляться методом литья под давлением из однородной заготовки, в т. ч. при наличии более сложных структур, чтобы обеспечить требуемое усиление и, соответственно, повысить прочность фасонной детали. Применение заготовок из намоточного стержня или других дополнительных усилителей не допускается.
Если основные части изготовлены из полого штока, то на выходе необходимо приварить участки труб PE100 того же качества методом стыковой сварки нагревательным элементом; до d 630 мм следует удалять внутренние утолщения.
Нормы/директивы
DIN EN 12201, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001, DVGW W 400-2, DVGW GW 335
Допуски/сертификаты
Акт приемочных испытаний 3.1 в соответствии с DIN EN ISO 10204 на полуфабрикат из переработанного сырья с указанием MFR и OIT; только материал PE100 согласно требованиям Ассоциации PE100+
Производитель сертифицирован согласно ISO 9001:2015 и ISO 50001:2011
Производитель:
Reinert-Ritz GmbH или равноценный
Описание технических характеристик:
T-образный тройник PE100, соответствует классам давления, короткий, для стыковой сварки нагревательным элементом,
Проход d1: d ... SDR …
Отвод d2: d ... SDR ...
Подтверждение поставки:
Reinert-Ritz GmbH
Ernst-Heinkel-Straße 2
48531 Nordhorn
Тел.: +49 5921 8347-0
Факс: +49 5921 8347-25
Эл. почта: contact@reinert-ritz.com
