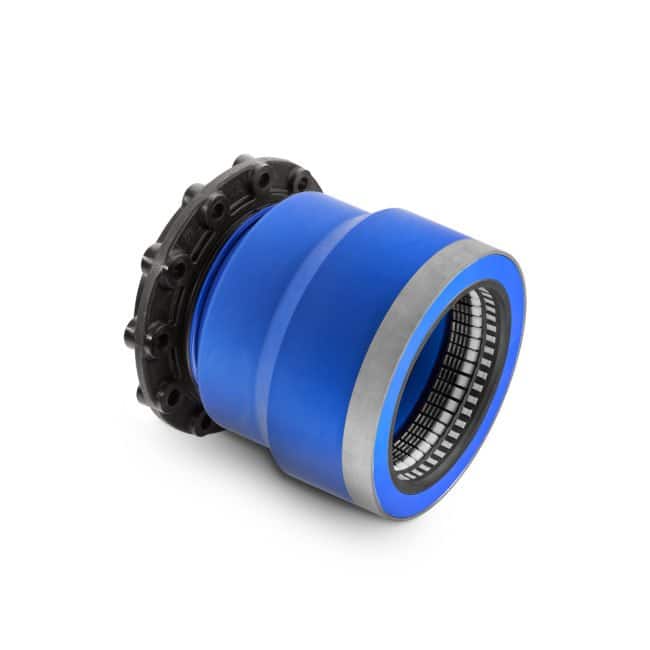

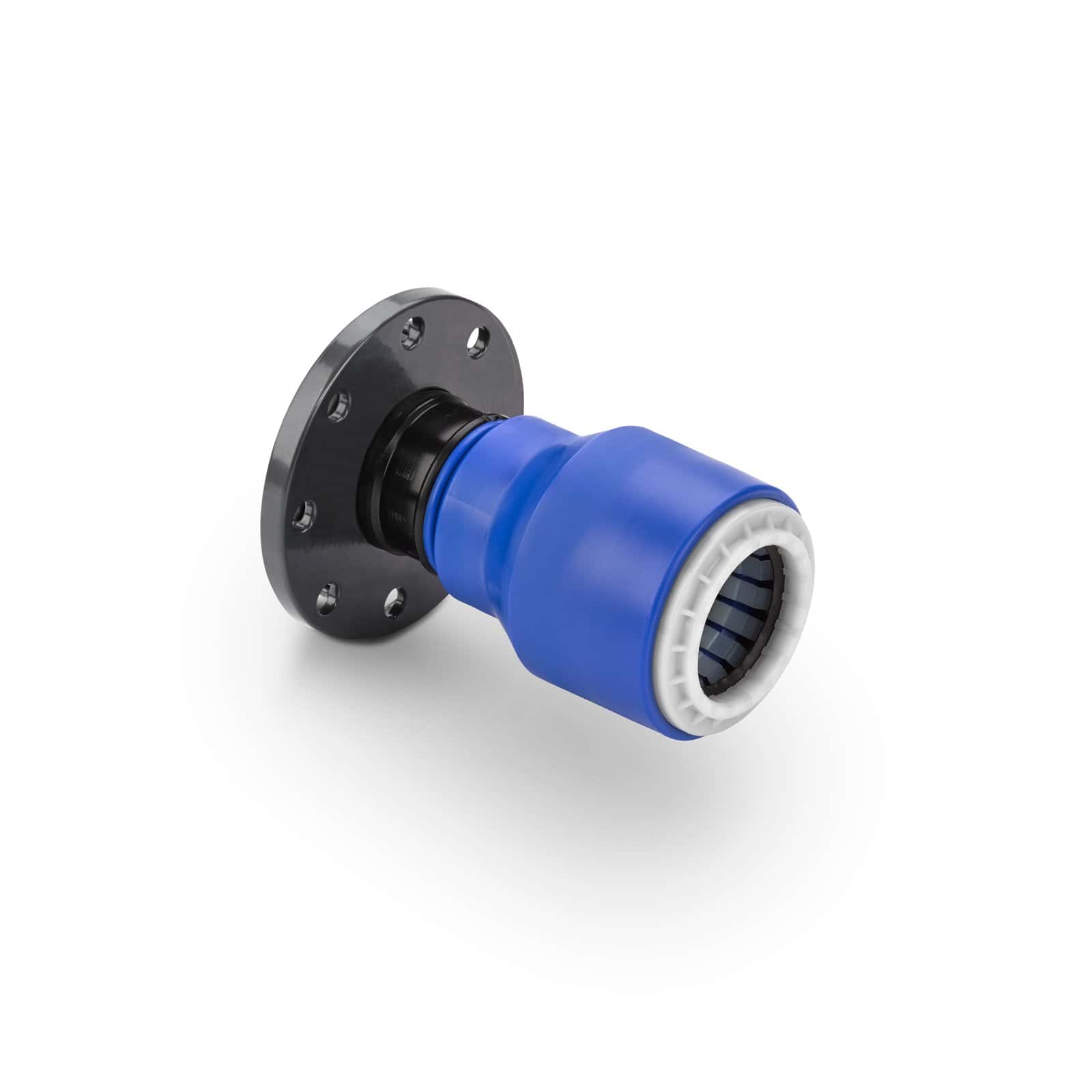

Патрубок REINOGRIP
Вставной фланцевый переход из PE-HD
Патрубки компании Reinert-Ritz представляют собой оптимальное решение как для ремонта труб PE-HD, так и для интеграции фланцевых арматур и перехода к фланцам других систем трубопроводов. Запатентованная система REINOGRIP и подходящее фланцевое решение позволяют быстро и надежно реализовать соединения с осевым силовым замыканием. Опциональная версия с защитой от смещения для ремонта позволяет выполнить осевое выравнивание соединения. Это гарантирует высокий уровень гибкости при сборке и возможность снятия.
Технические характеристики
Полные технические характеристики
Описание для тендера
Фасонные детали PE100 с прочным разъемом системы REINOGRIP
Общее предварительное замечание
Предлагаемые фасонные детали должны выполняться из материала согласно требованиям Ассоциации PE100+ и соответствовать размерам, допускам и требованиям к качеству DIN EN 12201. Требуется наличие свидетельства о производстве на основе системы обеспечения качества согласно DIN EN ISO 9001. Для всех фасонных деталей необходимо предоставить сертификат производителя согласно DIN EN 10204. В качестве альтернативы корпус фасонной детали должен изготовляться методом литья под давлением из однородной заготовки, в т. ч. при наличии более сложных структур, чтобы обеспечить требуемое усиление и, соответственно, повысить прочность фасонной детали. Применение заготовок из намоточного стержня или других дополнительных усилителей не допускается.
Устойчивые к растяжению быстроразъемные соединения должны иметь элементы для захвата, каждый из которых снабжен по меньшей мере 5 зубцами из высокопрочного пластика, расположенные на подпружиненных держателях. Самоактивация захватов осуществляется за счет эластомерного кольца. На входе быстроразъемного соединения должно располагаться эластомерное профильное кольцо, которое выполняет роль скребка и предотвращает попадание грязи. Также для герметизации среды требуется установка манжетного уплотнения системы 3S, подходящего для использования с питьевой водой.
Гладкие концы фасонных деталей должны быть длинными, чтобы можно было выполнить как вставку, так и стыковую сварку нагревательным элементом или электромуфтовую сварку.
Размеры фланцевых соединений должны соответствовать DIN EN 1092-1.
Фланцевые соединения в зависимости от типа контрфланца должны быть выполнены в виде свободного или неподвижного фланцевого соединения (с равным номинальным диаметром). Торцовые фланцы должны быть изготовлены из устойчивого к коррозии, армированного волокном пластика. Поверхности соединения кольца и фланца обеспечивают геометрическое замыкание, а фланец дополнительно поддерживает кольцо снаружи в целях противодействия деформации. В результате достигается оптимальная устойчивость фланцевого соединения к воздействию давления в соответствии с размером трубы. Торцовый фланец надежно присоединен к приварному кольцу. Рекомендуется использовать профильную прокладку для плоского уплотнения соединений, если по объективным причинам в наличии нет другой прокладки.
Соединительные фланцы гидранта должны иметь усиленную внешнюю зону сварного шва, адаптированную к нагрузке гидранта; DN 80 -> наружный диаметр 110 мм, а также DN 100 -> наружный диаметр 135 мм. Торцовый фланец изготовляется из устойчивого к коррозии, армированного волокном пластика, служит опорой соединению PE снаружи и оснащен функцией дисковой пружины, поддерживающей предварительное натяжение после затягивания болтов.
Опциональные исполнения: Фланец с уплотнительным кольцом, переходник для гладкого или байонетного конца (переходники для гидрантов) на выходе фасонных деталей гидранта, исполнение для труб PVC-U, PP-R или PP-H.
Нормы/директивы
DIN EN 12201, DIN EN 1092-1, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001, DVGW W 400-2, DVGW GW 335
Допуски/сертификаты
DVGW: DW-8616CP0454, DV-8606BT0423, DV-8611BT0424
Акт приемочных испытаний 3.1 в соответствии с DIN EN ISO 10204 на полуфабрикат из переработанного сырья с указанием MFR и OIT; только материал PE100 согласно требованиям Ассоциации PE100+
Производитель сертифицирован согласно ISO 9001:2015 и ISO 50001:2011
Производитель:
Reinert-Ritz GmbH или равноценный
Описание технических характеристик:
- Двойная соединительная муфта PE100, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для трубы PE100 размера
DN/OD [d1] …
SDR …
Рабочее давление … бар
- Колено PE100 1 x d, соединительная муфта с обеих сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для трубы PE100 размера
DN/OD [d1] …
SDR …
… градусов
Рабочее давление … бар
- Колено PE100 1 x d, соединительная муфта с одной стороны, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для трубы PE100 размера
DN/OD [d1] …
SDR …
… градусов
Рабочее давление … бар
- T-образный тройник PE100, соединительная муфта со всех сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для трубы PE100 размера
DN/OD1 [d1] …
DN/OD2 [d2] …
SDR …
Рабочее давление … бар
- T-образный тройник PE100 с отводом фланца HP, с соединительными муфтами в проходе, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для трубы PE100 размера
DN/OD [d1] …
SDR …
DN …
Отверстия PN …
Рабочее давление … бар
- Концентрический сужающий переходник PE100, соединительная муфта с обеих сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для трубы PE100 размера
DN/OD1 [d1] …
DN/OD2 [d2] …
SDR …
Рабочее давление … бар
- Концентрический сужающий переходник PE100, соединительная муфта с одной стороны, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, вторая сторона длинная под электромуфтовую сварку, для трубы PE100 размера
DN/OD1 [d1] …
DN/OD2 [d2] …
SDR …
Рабочее давление … бар
- Ремонтная муфта PE100, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и предварительной затяжкой болтов для надежной фиксации, для труб размера
Материал 1: □ PE100 □ PVC □ PP
DN/OD1 [d1] …
SDR …
Материал 2: □ PE100 □ PVC □ PP
DN/OD1 [d1] …
SDR …
Рабочее давление … бар
- Патрубок PE100, состоящий из соединительной муфты, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM, профильным кольцом для защиты от грязи и фланцем HP, для трубы PE100 размера
DN/OD1 [d1] …
SDR …
DN …
PN …
Рабочее давление … бар
- Телескопический ремонтный комплект PE100, соединительная муфта с обеих сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, для труб размера
Материал 1: □ PE100 □ PVC □ PP
DN/OD1 [d1] …
SDR …
Материал 2: □ PE100 □ PVC □ PP
DN/OD1 [d1] …
SDR …
Рабочее давление … бар
- Колено с лапой PE100 для присоединения гидранта, усиленное исполнение, с соединительной муфтой, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, с адаптером для гидрантов с байонетным концом, для труб размера
DN/OD1 [d1] …
SDR …
Рабочее давление … бар
- Наконечник гидранта для домового ввода PE100, усиленное исполнение, с соединительной муфтой, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, с адаптером для гидрантов с байонетным концом, для труб размера
DN/OD1 [d1] …
SDR …
DN/OD3 [d3] …
SDR …
Рабочее давление … бар
- T-образный тройник PE100 для присоединения гидранта, усиленное исполнение, с соединительной муфтой с обеих сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, с адаптером для гидрантов с байонетным концом, для труб размера
DN/OD1 [d1] …
SDR …
Рабочее давление … бар
- T-образная крестовина PE100 для присоединения гидранта, усиленное исполнение, соединительная муфта со всех сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, с адаптером для гидрантов с байонетным концом, для труб размера
DN/OD1 [d1] …
SDR …
Рабочее давление … бар
- X-образная крестовина PE100 для присоединения гидранта, усиленное исполнение, соединительная муфта со всех сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, с адаптером для гидрантов с байонетным концом, для труб размера
DN/OD1 [d1] …
SDR …
Рабочее давление … бар
- Колено с лапой PE100 для присоединения гидранта, усиленное исполнение, с соединительной муфтой, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, со специальным фланцевым соединением равного номинального диаметра (фланец VP) с торцовым фланцем, армированным волокном, на выходе, отверстия согласно DIN EN 1092-1, с пружинным действием для обеспечения непрерывной предварительной затяжки болтов, для труб размера
DN/OD1 [d1] …
SDR …
DN …
Рабочее давление … бар
- Наконечник гидранта для домового ввода PE100, усиленное исполнение, с соединительной муфтой, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, со специальным фланцевым соединением равного номинального диаметра (фланец VP) с торцовым фланцем, армированным волокном, на выходе, отверстия согласно DIN EN 1092-1, с пружинным действием для обеспечения непрерывной предварительной затяжки болтов, для труб размера
DN/OD1 [d1] …
SDR …
DN …
DN/OD3 [d3] …
SDR …
Рабочее давление … бар
- T-образный тройник PE100 для присоединения гидранта, усиленное исполнение, соединительная муфта с обеих сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, со специальным фланцевым соединением равного номинального диаметра (фланец VP) с торцовым фланцем, армированным волокном, на выходе, отверстия согласно DIN EN 1092-1, с пружинным действием для обеспечения непрерывной предварительной затяжки болтов, для труб размера
DN/OD1 [d1] …
SDR …
DN …
Рабочее давление … бар
- T-образная крестовина PE100 для присоединения гидранта, усиленное исполнение, соединительная муфта со всех сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, со специальным фланцевым соединением равного номинального диаметра (фланец VP) с торцовым фланцем, армированным волокном, на выходе, отверстия согласно DIN EN 1092-1, с пружинным действием для обеспечения непрерывной предварительной затяжки болтов, для труб размера
DN/OD1 [d1] …
SDR …
DN …
Рабочее давление … бар
- X-образная крестовина PE100 для присоединения гидранта, усиленное исполнение, соединительная муфта со всех сторон, прочность на разрыв согласно DVGW, соответствует классам давления, с манжетным уплотнением EPDM и профильным кольцом для защиты от грязи, со специальным фланцевым соединением равного номинального диаметра (фланец VP) с торцовым фланцем, армированным волокном, на выходе, отверстия согласно DIN EN 1092-1, с пружинным действием для обеспечения непрерывной предварительной затяжки болтов, для труб размера
DN/OD1 [d1] …
SDR …
DN …
Рабочее давление … бар
Подтверждение поставки:
Reinert-Ritz GmbH
Ernst-Heinkel-Straße 2
48531 Nordhorn
Тел.: +49 5921 8347-0
Факс: +49 5921 8347-25
Эл. почта: contact@reinert-ritz.com
