Beschreibung

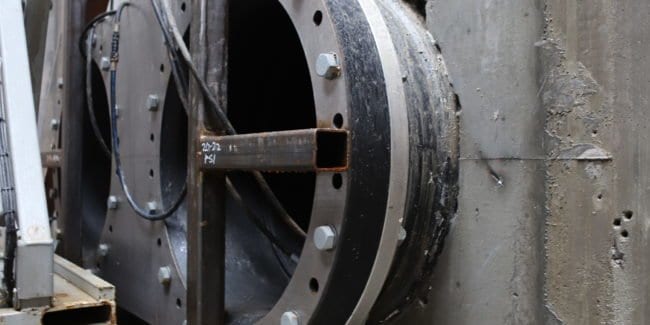

Für das neue Pumpwerk der Kläranlage in der Nähe von Boras in Schweden hat Reinert-Ritz zwei Mauerdurchführungen in PE100 in Verbindung mit Sonderflanschen dem Projekt beigesteuert. Die Mauerdurchführungen mit einem Durchmesser von 1000 mm SDR 17 leiten die Rohre in die Kläranlage. Zur leichteren Anpassung an das übrige System wurden diese direkt in der Fabrik mit Rohren verlängert, die auf 4 Meter enden. Der Sonderflansch ermöglicht im Fall von Übergängen zu anderen Rohrleitungsbauteilen mit starken Querschnittsänderungen (aufgrund der Flanschanschlussmaße und der Kunststoffrohrdimensionierung) zum einen die Beibehaltung einer laminaren Strömung ohne Turbulenzen vor dem Anbauteil und vermeidet Probleme bei der Betätigung der Armaturen, die sich durch den Größenversatz ergeben würden. Zudem neigt ein gewöhnlicher Vorschweißbund dazu unter vollem Druck zu versagen.

Mit der Sonderflanschverbindung kann Reinert-Ritz die genannten Probleme lösen und eine druckklassengerechte Verbindung von Kunststoffrohren mit anderen Rohrleitungsbauteilen bei gleicher Nennweite gewährleisten. Der Vorschweißbund ist als Festflansch konstruiert und mit einem Hinterlegflansch versehen. Dadurch können andere Bauteile entsprechend der Nennweite des Rohres gewählt werden - ein Schritt weniger als bei einer herkömmlichen Losflanschverbindung, welches die Kosten und das Risiko von Ablagerungen verringert.
