Abwasserdruckleitung reinigen mit der Molchschleuse Quick-Pig
Prüfen, spülen, saugen, und molchen gefahrlos von der Geländeoberkante
Abwasserdruckleitung sicher und effizient reinigen, denn Ablagerungen und Verstopfungen behindern den Durchfluss des Abwassers. Deshalb sollten die Abwasserleitungen regelmäßig gereinigt werden. Besonders wirksam dabei ist das Molchen mit Quick Pig. Die Quick‑Pig Station ist eine von der Geländeoberkante sicher bedienbare Reinigungs- und Kontrollöffnung für Druckleitungen. Mit der Quick-Pig Station sparen Sie sich ein begehbares Schachtbauwerk und können Ihre Druckrohrleitung ganz einfach und sicher instand halten. Ob Prüfen, Spülen, Saugen oder Molchen, alles ist im Nu erledigt.

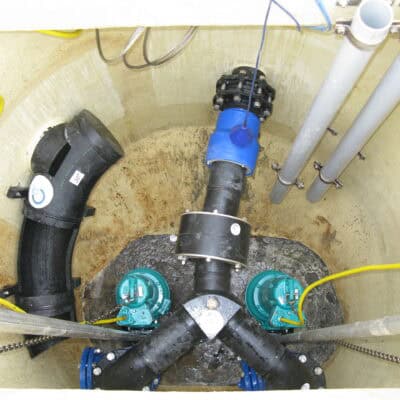

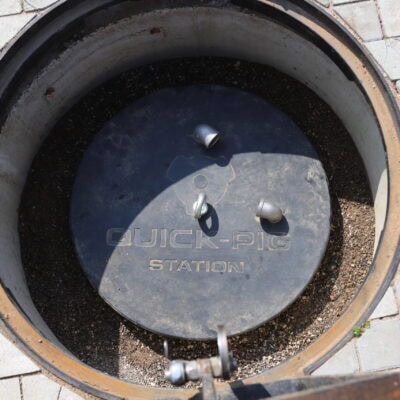

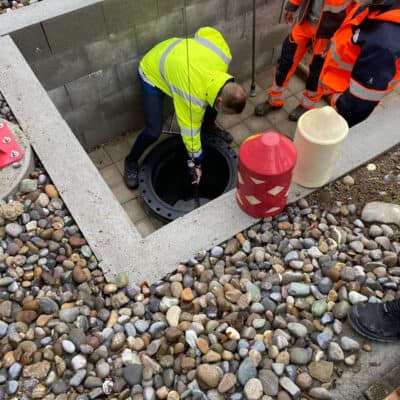

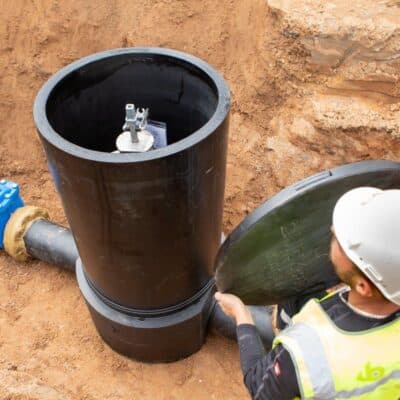

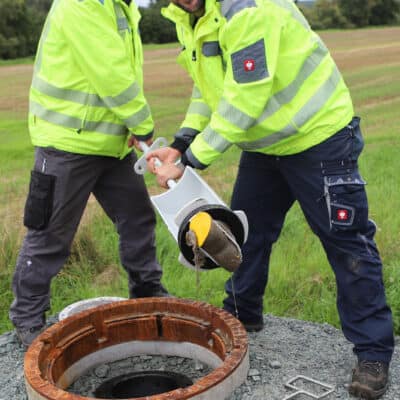

Die Station wird über den Rohrleitungsbau in die Druckrohrleitung eingebaut, auch als nachträgliches minimalinvasives Upgrade einer Druckleitung. Mit der Quick-Pig Station prüfen, spülen, saugen, und molchen Ihre Mitarbeiter eine Druckleitung gefahrlos von der Geländeoberkante. Dadurch reduziert sich das Verletzungsrisiko und der Zeitaufwand beim Molchen erheblich. Quick-Pig unterstützt Sie dabei auf kostengünstige Weise, die Auflagen der Eigenkontrollverordnung umzusetzen und reduziert gleichzeitig die Lebens-Zyklus-Kosten (Schachtsanierung) des Leitungssystems.
Jede Quick-Pig Station wird individuell an Ihre Bedürfnisse angepasst, damit Sie Ihre Abwasserdruckleitung gemäß Ihrem Rohrsystem effizient reinigen können. Wir beraten Sie gerne, nehmen Sie direkt Kontakt mit unserem Verkaufsteam für Quick-Pig auf!
Haben wir Ihr Interesse geweckt? Hier finden Sie weitere Interessante Details und Erfahrungsberichte zu Quick-Pig:
Technische Daten
Komplettes Datenblatt
Ausschreibungstext
PE100 Molchschleuse Quick-Pig
Allgemeine Vorbemerkung
Die anzubietenden Formteile müssen aus Material entsprechend der PE100+ Association hergestellt sein und hinsichtlich Dimensionen, Toleranzen und Güteanforderungen der DIN EN 12201 entsprechen. Der Nachweis der Herstellung auf Basis eines Qualitätssicherungssystems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzulegen.
Der Formteilkörper muss aus einem Stück homogenen Halbzeugs hergestellt sein, um die erforderliche Verstärkung und somit hohe Stabilität des Formteils zu gewährleisten. Aus Wickelstab hergestellte Halbzeuge oder andere nachträglich aufgebrachte Verstärkungen sind nicht zulässig.
Die Molchschleuse muss aus PE100 hergestellt sein. Sie muss druckklassengerecht ausgeführt sein und aus dem Gehäuse mit formschlüssig einsetzbarer, nennweiten-gleicher Molchkammer (Sender) und dem Bajonett-Verschluss mit O‑Ring-Dichtung und Bediengestänge aus Edelstahl sowie einem der Verlegetiefe entsprechend ausgelegten Dom, der an der Oberseite mit einem Blinddeckel druckdicht abschließt, bestehen. Alle innerhalb des Formteils eingesetzten Materialien sind aus korrosionsfreiem Material herzustellen. Die Dichtung muss aus medienresistentem Material hergestellt sein.
Die Rohranschlüsse müssen als Spitzende in ausreichend langer Form für eine HE-Stumpfschweißung bzw. HW-Schweißung entsprechend der zu molchenden Leitung nennweitengleich ausgelegt sein. Die Innenwülste der HE-Stumpfschweißverbindung müssen entfernt werden.

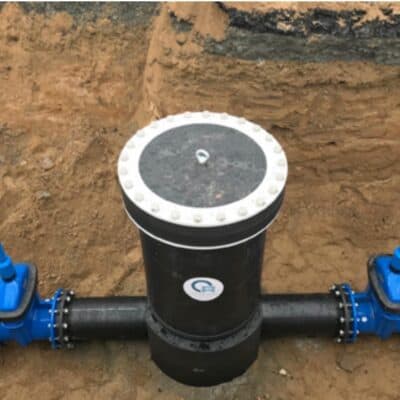

Durch ihren konstruktiven Aufbau kann die Molchschleuse ohne Schachtbauwerk mit in den Leitungsverlauf erdverlegt eingebaut sowie von der Geländeoberkante aus bedient werden. Standard-Schachtabdeckungen entsprechend der zu erwartenden Verkehrslast müssen als separate Position noch berücksichtigt werden.
Weiterlesen
Optional/Zusätzlich erhältlich sind Bajonett-Verschlüsse mit Molchempfänger-Funktion. Beide Versionen des Bajonett-Verschlusses (Sender und Empfänger) müssen untereinander austauschbar sein und können optional auch mit Storz-Kupplung als Spülanschluss ausgeführt werden.Die Rohranschlüsse können optional mit zugfesten Steckkupplungen REINOGRIP und/oder Flanschanschlüssen entsprechend der einzusetzenden Absperr-Armatur versehen werden. Die verwendeten Flansche müssen aus korrosionsfreiem, faserverstärktem Kunststoff hergestellt sein. Bund und Flansch müssen an ihren Verbindungsflächen formschlüssig ineinander greifen, der Flansch den Bund zusätzlich von außen noch stützen, um einer Verformung entgegenzuwirken. Dies bewirkt eine volle Druckbelastbarkeit der Flanschverbindung entsprechend der Rohrdimensionierung.
Normen/Richtlinien
DIN EN 12201, DIN EN 1092–1, DIN 4124, DIN EN 1671, DWA‑A 116–2, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001Zulassungen/Zertifikate
Abnahmeprüfzeugnis 3.1 nach DIN EN ISO 10204 am Halbzeug vom verarbeiteten Rohstoff mit Angabe von MFR und OIT; nur PE100 Material gem. PE100+ Association
Hersteller zertifiziert nach ISO 9001:2015 und ISO 50001:2011
Hersteller:
Reinert-Ritz GmbH oder gleichwertigLeistungsbeschreibung:
PE100 Molchschleuse QuickPig (Sender) für … [Medium]-Leitung, druckklassengerecht, für schachtfreien, erdverlegten Einbau in eine Leitung aus … [PE/PVC/…] der Dimension DN/OD … x … mm SDR …
Ausführung
- mit Spülanschluss □ 2“
- 4“ (ab d 200 mm)
Inklusive Zubehör:
- Bajonett-Verschluss als Molchempfänger
- Bajonett-Verschluss als Molchempfänger mit Spülanschluss □ 2“
- 4“ (ab d 200 mm)
- Press-Hebel
Anschlüsse
Eingang:
- PE100 Rohrstutzen d … SDR …, Länge … mm
- Flansch DN … d … SDR … PN …
- zugfeste Steckkupplung d …
Ausgang:
- PE100 Rohrstutzen d … SDR …, Länge … mm
- Flansch DN … d … SDR … PN …
- zugfeste Steckkupplung d …
[Gesamtlänge: … mm]
Rohrdeckung: … mm
Betriebsdruck: … bar
Liefernachweis:
Reinert-Ritz GmbH
Ernst-Heinkel-Straße 2
48531 Nordhorn
Tel.: +49 5921 8347–0
Fax: +49 5921 8347–25
www.reinert-ritz.de
Email: contact@reinert-ritz.com
