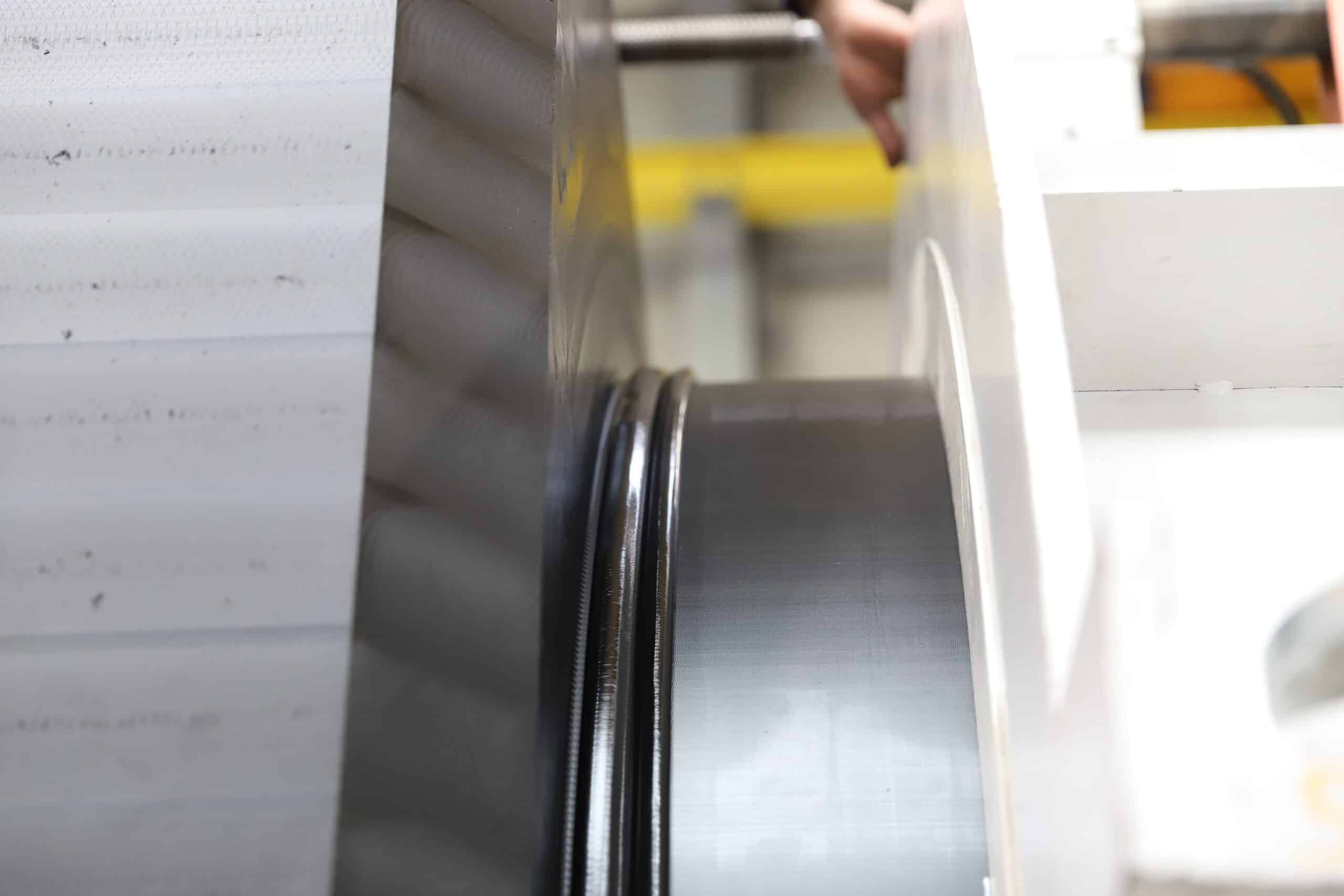

Es gibt diesen typischen Moment im Anlagenbau: Die Leitung ist verlegt, die Armatur steht bereit, das Team kennt den Ablauf – und plötzlich wird die Klappe durch den PE-Vorschweißbund blockiert. Nicht weil jemand unsauber arbeitet. Sondern weil hier zwei Welten zusammentreffen: DN/PN/ANSI beschreibt Nennweiten und Lochbilder – die PE-Seite folgt Außendurchmesser /SDR und damit einem anderen Innendurchmesser. Kommen Toleranzen, Ovalität oder eine leichte Exzentrizität von Bund/Losflansch hinzu, schrumpft der tatsächliche Freigang der Armatur. Zusammen mit dem Setzverhalten von PE wird die Paarung empfindlich: Schon kleine Winkel- oder Zentrierabweichungen reichen, damit die Klappe innen ansteht und das Montagefenster klein wird.
Wichtig ist dabei ein Perspektivwechsel: QA und Montageleitung sind zwar selten die, die die Flansche auswählen – aber sie sind fast immer früher eingebunden, als tatsächlich montiert wird. In der Regel läuft schon vorher ein QA-Prozess, es gibt ITPs, Wareneingang, Meilensteine, Schnittstellenklärungen. Genau dort kann man noch umplanen, bevor „nur noch“ Improvisation übrigbleibt. Selbst wenn ein unpassendes Produkt bestellt wurde, ist häufig noch Zeit für eine korrigierte Paarung, eine Anpassung im Armaturenpaket oder eine alternative Flanschlösung – und damit für deutlich mehr Prozesssicherheit.
Dieser Beitrag ist deshalb keine Anleitung nach dem Motto „so zieht man richtig an“. Das ist im Anlagenbau selbstverständlich. Es geht um etwas anderes: die zusätzlichen Herausforderungen, die eine PE-Flanschverbindung gegenüber Stahlflanschen mitbringen – und um die Frage, wie QA und Montage frühzeitig erkennen können, ob die gewählte Flanschpaarung montagefähig ist oder ob sie die Baustelle unnötig in Nacharbeit, Leckagen und Diskussionen treibt.
Warum eine PE-Flanschverbindung bei der Montage so oft „wie Stahl“ behandelt wird
Im Anlagenbau sind Routinen Gold wert. Wenn ein Vorgehen bei Stahl/Stahl-Verbindungen zuverlässig funktioniert, übernimmt man es gern. Und genau das passiert häufig: Dichtungen aus der Stahlwelt werden übernommen, Drehmomentlogiken werden übertragen, Spezifikationen Rohrklassen, falls vorhanden, werden „vergleichbar“ formuliert. Das ist aber bei einer PE-Flanschverbindung nicht immer systemgerecht.
Denn ein PE-Flanschverbindung ist nicht nur „Flansch + Dichtung + Schrauben“. Es ist ein System aus:
- Bund (Vorschweißbund) bzw. Flanschlösung,
- Hinterlegflansch/Losflansch (in DIN/ASME-Logik),
- Dichtung (und ihre erforderliche Flächenpressung),
- Schrauben/Muttern/Unterlegscheiben
- Gegenflansch
- Und dem, was im Anlagenbau fast nie ideal ist: Versatz, Temperaturwechsel, Aufhängungen, Biegemomente, Armaturengeometrie.
Und genau an dieser Stelle wird es für QA spannend: Wenn ein System schon konstruktiv wenig tolerant ist, kann die beste Montagepraxis das Risiko nur begrenzt kompensieren. Umgekehrt gilt aber auch: Mit der richtigen PE-Flanschlösung ist die Montage zuverlässig möglich.
Innengeometrie, Nennweitenlogik und Klappen, die das Thema eskalieren
Kunststoffseite und Metallseite sprechen unterschiedliche Sprachen: Außendurchmesser (OD)/SDR hier, DN/PN dort. Solange das nur auf dem Papier steht, bleibt es ein Planungsdetail. Sobald aber eine Armatur innen „Platz“ braucht, typischerweise eine Zwischenflansch-Absperrklappe, wird aus dem Planungsdetail ein echter Schnittstellenengpass.
Dann entstehen schnell die bekannten Reaktionen:
- „Da muss mehr Freigang her.“
- „Dann fasen wir halt den Bund an.“
- „Oder wir setzen einen Spacer Ring.“
Das kann kurzfristig funktionieren – aber es verschiebt die Frage: Lösen wir die Ursache (Paarung/Geometrie/System), oder behandeln wir das Symptom (Freigang irgendwie herstellen)?
Und hier kommt ein Punkt, der in der Praxis oft unterschätzt wird: Die Art, wie man Freigang schafft, entscheidet über Stabilität und Montagefenster.
Angefaste Vorschweißbunde: gute Idee mit kritischer Konsequenz
Vorschweißbunde mit Fase existieren aus einem legitimen Grund: Sie schaffen innen Platz, damit Armaturen – insbesondere Klappen – frei arbeiten können. Wer schon einmal erlebt hat, dass eine Klappe im halb geöffneten Zustand „ansteht“, versteht sofort, warum das Thema auf der Baustelle so viel Aufmerksamkeit bekommt.
Der Haken liegt nicht in der Absicht, sondern in der Mechanik: Der PE-Vorschweißbund ist konstruktiv häufig das flexibelste Element der gesamten Verbindung. Er ist kein massiver Festflansch, sondern ein vergleichsweiser schlanker Bund, der unter Schraubenvorspannung und Betriebslasten arbeitet. Schon ohne Fase ist er empfindlicher gegenüber Winkelabweichung, Versatz und Setzverhalten als ein „stabiler“ Flansch.
Wenn nun eine Fase dazu kommt, passiert, was man selten offen ausspricht, aber im Ergebnis häufig spürt: Der Bund wird noch flexibler – und damit instabiler.
Das bedeutet nicht, dass er „wackelt“. Es bedeutet:
- Die Auflagezone kann sich unter Last leichter verformen,
- Die Dichtflächenpressung reagiert empfindlicher auf kleine Montageabweichungen,
- Ein Teil der Vorspannung wandert schneller in Formänderung und Kriechen
- Das System verlangt enger geführte Montagebedingungen (Zentrierung, Spannungsfreiheit, Retorque-Logik).
Für QA ist das im Kern eine Prozessfrage, denn das Sicherheitsfenster im Anzugsmoment wird kleiner. Und wenn das Sicherheitsfenster klein ist, werden Baustellenrealitäten plötzlich zum Risiko – nicht, weil die Teams schlecht arbeiten, sondern weil das System wenig Reserven hat.
Noch kritischer wird es, wenn angefaste Vorschweißbunde nicht als definierte Komponente geliefert wird, sondern als Baustellenmaßnahme entsteht. Der Winkelschleifer löst dann zwar das Freigangproblem – aber er schafft gleichzeitig eine Geometrie, die schwer reproduzierbar, schwer dokumentierbar und in der späteren Analyse selten eindeutig ist.
Sonderflansche bei Innenversatz und Klappenfreiheit
Wenn es um Innenversatz und Freigang geht, sind Sonderflansche die deutlich stabilere und systemgerechtere Antwort als „angefaste Vorschweißbunde“.
- Sonderflansche gibt es genau für die Fälle, in denen der Innenversatz zum Problem wird.
- Sonderflansche minimieren den Innendurchmesserversatz konstruktiv, nicht über Nacharbeit.
- Die Verbindung passt zur Klappe, zur Bestandsleitung, zum Gegenflansch. Freischleifen, Improvisation entfallen.
Dabei lohnt es sich in Projekten die Nennweitenlogik zu prüfen, weil der Sonderflansch zwei typische Planungssituationen sauber auflöst:
Fall 1: In Planung und Beschaffung (DN/ANSI ist geplant). Wenn die Einbindung über einen Sonderflansch gelöst wird, ist die Armatur eine DN-Stufe kleiner nötig, damit die Innengeometrie wirklich passt. Also andere Klappe bestellen, sofern das im Projektzeitplan noch möglich ist.
Fall 2: Die Armatur oder eine Bestandsleitung ist bereits vorhanden (DN/ANSI ist fix). Dann bleibt die Armaturseite unverändert und der Sonderflansch führt dazu, dass die PE-Leitung einen OD-Sprung größer gewählt wird, damit die Innendurchmesser besser zusammenpassen und die Verbindung ohne Kompromisse montagefähig bleibt.
Dabei gibt es einen wichtigen Punkt, den man in Projekten bewusst berücksichtigen sollte: Wenn eine Armatur (z. B. eine Klappe) mit einer bestimmten DN-Logik geplant ist, kann es sein, dass die metallische Seite eine DN-Stufe kleiner wirkt – oder umgekehrt, die PE-Seite mit dem Sonderflansch eine Rohrdimension größer gewählt wird. Der Effekt ist positiv: Strömungstechnisch passen beide Seiten besser zusammen, weil die Innendurchmesser ähnlicher werden.
Das ist nicht nur ein „Komfortargument“, sondern oft ein handfester Vorteil für Betrieb, Druckverlust, Reinigung und vor allem: für die Montagefähigkeit, weil Freigang nicht mehr erzwungen werden muss.
Kurz: Sonderflansch ist keine „Sonderlösung“, sondern in diesen Situationen die robuste Lösung.
Alternativen und ihre Bedeutung für QA und Montage
Man kann Innenkollisionen und montagekritische Paarungen auf verschiedene Arten lösen oder entschärfen . Entscheidend ist, ob die Maßnahme Stabilität schafft oder nur Zeit gewinnt.
1) Standard-Vorschweißbund + Losflansch (Klassiker)
Gut verfügbar, bekannt, drehbar – in vielen Situationen absolut brauchbar.
Kritisch wird es, wenn die Paarung wenig Toleranzreserven hat: Versatz, Winkel, große Dimensionen, zusätzliche Lasten oder ein Innenversatzthema mit Armaturen.
2) Angefaste Vorschweißbunde (vorgefertigt)
Schafft Freigang, wenn innen etwas kollidiert.
Der Preis dafür ist oft ein engeres Sicherheitsfenster im Anzugsmoment: Der ohnehin bewegliche Bund wird durch die Fase noch instabiler.
3) Baustellen-Fase
Sie ist schnell. Und genau deshalb beliebt.
Für QA bleibt sie trotzdem riskant: schwer dokumentierbar, schwer reproduzierbar, häufig erst in der Schadensanalyse als eigentliche Ursache sichtbar. Und die Arbeiten sind mit Arbeitssicherheitsvorschriften schwer in Einklang zu bringen.
4) Spacer Ring / Distanzring
Kann Freigang schaffen, ohne am Bund zu „arbeiten“.
Bringt dafür eine neue Toleranzkette und neue Herausforderungen ins Spiel: andere Schraubenlängen, zusätzliche Schnittstellen, eine weitere Dichtung , mehr Setzstellen und Kriechverhalten. Das ist machbar – aber es gehört sauber in die Spezifikation und ITP.
5) Sonderflansch
Die robuste Lösung, wenn Innenversatz/Armaturengeometrie die Ursache ist.
Er passt zur Anwendung, minimiert den Innendurchmesserversatz und beseitigt das Freigangthema konstruktiv. Die Verbindung wird dadurch montagefreundlicher und stabiler – ohne Nacharbeit.
Der eigentliche Nachteil ist nicht die „Montage“. Der Nachteil liegt in der Auswahlkomplexität für Planung und Beschaffung.
Wenn für jede Flanschpaarung der passende Flansch definiert werden soll, sind selbst erfahrene Planer häufig überfordert, weil die Kombination aus Normen, Druckstufen, Lochbildern, Armaturen Geometrien und Rohrdimensionen schnell unübersichtlich wird.
Genau hier unterstützen wir: Wir gehen jede Flanschpaarung systematisch durch, klären Normlogik, Innengeometrie, Montagefenster und liefern eine Lösung, die nicht nur die Montage stabilisiert, sondern oft auch die Projektkosten senkt, weil Nacharbeit, Nachziehen, Stillstand und spätere Änderungen deutlich unwahrscheinlicher werden.
6) HP-Flansch / stabilisierte Flanschlösung
Der große Vorteil des HP-Flansches ist sein deutlich größeres Sicherheitsfenster im Anzugsmoment im Vergleich zu Standard-Vorschweißbunden – gerade in Dimensionen und Anwendungen, in denen der Vorschweißbund praktisch kein Montagefenster bietet. Im Extremfall ist der Zielkonflikt konstruktiv so, dass der erforderliche Mindestkraftbereich und der maximal zulässige Kraftbereich, um die ausgewählte Dichtung zu verpressen, sich überschneiden („F_min > F_max“). Dann wird Montage zur Lotterie. In diesen Fällen bringt der HP-Flansch die nötige Reserve zurück.
Der HP funktioniert vom Prinzip her wie ein Vorschweißbund mit Losflansch – ist jedoch kunststoff- und belastungsgerecht konstruiert. Gerade weil Stillstandskosten und Betriebskosten im Anlagenbau heute immer stärker über Wettbewerbsfähigkeit entscheiden, lohnt sich der Blick auf die Gesamtkosten über Montage und Betrieb hinweg: Welche Lösung reduziert Nacharbeit, minimiert ungeplante Stillstandszeiten und sorgt für eine sichere, planbare Abnahme?
PN-Missmatch und Normenmix in der Lieferkette
Wenn man Schadensanalysen aus Kunststoff-Flanschverbindungen liest oder an Leckage Besprechungen teilnimmt, taucht ein Muster auffallend häufig auf: Die Verbindung war nicht nur ungünstig gewählt – sie war schlicht nicht das, was alle dachten.
Der Hintergrund ist unangenehm, aber real:
- Viele Vorschweißbunde stammen aus der ISO/metrischen Welt.
- Bei vielen Herstellern sind diese Bunde nur in der Geometrie PN10 verfügbar.
- In der Praxis werden dann PN10-Vorschweißbunde mit PN16-Flanschen kombiniert.
- Damit wird die Mechanik am Bund noch schlechter: eine ohnehin empfindliche Komponente arbeitet plötzlich in einer Paarung, die noch weniger Reserven lässt.
Es wird noch komplexer, wenn metrische DN/PN-Bunde mit ANSI-Losflanschen gemischt werden. Das passiert nicht nur wegen schlechter Spezifikation. Es passiert auch in der Lieferkette: In der Spezifikation steht vielleicht „Vorschweißbund da 1000 mm für ANSI 40″ Hinterlegflansch“. Geliefert wird dann Vorschweißbunde „da 1000 mm für DN1000 PN10 Hinterlegflansch“ – formal „ähnlich“, praktisch aber eine andere Paarung. Entdeckt wird so ein Missmatch oft erst, wenn die Verbindung zickt, wenn nachgezogen wird, oder im schlechtesten Fall: erst in der späteren Schadensanalyse.
Und genau hier sind Sonderflansch und HP-Flansch nicht nur „besser“, sondern auch organisatorisch hilfreich: Sie kommen als perfekt abgestimmtes Paar aus Bund und Flansch – passend zur Anwendung.
Das reduziert nicht nur technische Risiken, sondern auch das Lieferkettenrisiko: weniger Interpretationsspielraum, weniger „fast passend“-Lieferungen, weniger Überraschungen im Wareneingang oder auf der Baustelle.
Frühzeitige Planung für kritische Verbindungen
Der wichtigste Hebel ist nicht die spontane Problemlösung auf der Baustelle, sondern der frühe Abgleich: Ist die Flanschpaarung montagefähig und lieferkettenfest spezifiziert?
Drei typische Zeitpunkte, an denen Planung/Montage Verantwortung real Einfluss nehmen kann – ohne den Projektfluss zu bremsen:
- Rohrklassen und Werksnormen
Gibt es für PE/PP-Rohrleitungen überhaupt definierte Rohrklassen bzw. Werksnormen – und sind darin die Flanschsituationen sauber beschrieben? Also: welche Flanschtypen sind zulässig (Vorschweißbund/Losflansch, Sonderflansch), welche Normlogik gilt (DN/PN/ANSI vs. Außendurchmesser/SDR), welche PN-Stufen sind freigegeben und wie sind typische Armaturen-Anbindungen (z. B. Klappen) geregelt. Wenn diese Grundlagen fehlen oder „von Stahl übernommen“ sind, entstehen später genau die Interpretationsräume, die auf der Baustelle zu Missmatch und Nacharbeit führen. - Spezifikations- und Meilensteinreview (bevor final bestellt wird)
Hier lohnt sich ein kurzer Realitätstest: Welche Normen treffen aufeinander? Welche PN-Stufen? Welche Armaturengeometrie? Gibt es ein Innenversatzthema? Wenn ja: Sonderflansch statt „Freigang später irgendwie lösen“. - Wareneingang / Dokumentation
Nicht nur „ist da“, sondern: ist es das Richtige?
Gerade bei großen Dimensionen und gemischten Normwelten lohnt es sich, Bund/Flansch/Dichtung als System zu prüfen – weil Mismatch in dieser Phase noch korrigierbar ist. - Pre-Assembly-Check auf Montagefähigkeit
Wenn beim Pre-Assembly-Check schon klar wird, dass der Flanschstoß nur „mit Schraubenkraft“ schließt also erst durch Beiziehen gegen Versatz, Winkelfehler oder innere Kollisionen zusammenkommt, ist das ein Hinweis auf fehlende Spannungsfreiheit. In solchen Fällen bauen die Schrauben nicht nur die definierte Klemmlast auf, sondern sie kompensieren Geometriefehler und genau das macht die Verbindung unnötig empfindlich und fordert eine robustere Paarung oder saubere Anpassung vor der Montage.
Schlussgedanke: Montage ist nicht der Ort für Grundsatzentscheidungen – aber oft der Ort, an dem sie sichtbar werden
Eine PE-Flanschverbindung scheitert im Anlagenbau selten an „fehlendem Wissen über richtiges Anziehen“. Es scheitert an stillen Annahmen: dass PE sich wie Stahl verhält, dass PN und Normen sich „schon irgendwie“ vertragen, dass Lieferketten Details korrekt interpretieren, dass Freigang notfalls durch Anfasen korrigiert werden kann.
Die gute Nachricht: Viele dieser Themen lassen sich frühzeitig entschärfen, wenn Planung und Montageleitung nicht erst bei der Druckprobe, sondern bereits im Spezifikations- und Schnittstellenprozess einen kurzen Systemcheck einfordern.
Wenn du das Thema in deinem Projekt gerade siehst – oder vermeiden willst, dass es auf der Baustelle groß wird:
Schick uns die geplanten Flanschpaarungen (Rohrdimension/SDR, Gegenflansch/Norm, DN/PN/ANSI-Angaben, Armaturentyp). Wir machen daraus einen kompakten Abgleich: montagefähig, lieferkettenfest, mit Optionen, die Stabilität und häufig auch Projektkosten verbessern.
