DVS-Anforderungen an die Qualitätssicherung beim Heizelementstumpfschweißen
Die Qualität einer PE-Schweißnaht entscheidet über die Sicherheit und Langlebigkeit der gesamten Rohrleitung. DVS-Richtlinien definieren deshalb umfassende QS-Anforderungen für das Heizelementstumpfschweißen von PE-Rohren. Wichtigste Faktoren sind qualifiziertes Personal, geeignetes Equipment und regelkonforme Verfahrensabläufe:
Ausgebildete Schweißer: Jeder PE-Schweißer muss eine gültige Prüfungsbescheinigung nach DVS 2212–1 (bzw. DVGW GW 330 für Gas/Wasser) vorweisen. Diese Qualifikation stellt sicher, dass der Schweißer die notwendigen Fachkenntnisse und praktischen Fertigkeiten besitzt, um robuste Schweißnähte herzustellen.
Erfahrene Schweißaufsicht: Die Schweißarbeiten sind durch eine nach DVS 2213 (bzw. GW 331) qualifizierte Schweißaufsicht zu überwachen. Eine fachkundige Schweißaufsicht plant die Arbeiten, prüft die Einhaltung der Parameter und greift korrigierend ein, bevor Fehler entstehen. Art und Umfang dieser Überwachung werden projektbezogen vereinbart.
Geeignete Maschinen und Verfahrenstreue: Zum Schweißen dürfen nur geprüfte Maschinen und Vorrichtungen eingesetzt werden, die der Richtlinie DVS 2208–1 entsprechen. Vor jedem Schweißvorgang sind Gerät und Heizelement auf Funktion und Temperatur zu kontrollieren. Alle Arbeitsschritte folgen den DVS-vorgegebenen Verfahren – von der Vorbereitung (z. B. Planen der Fügeflächen) bis zur kontrollierten Abkühlphase. Entscheidende Prozessgrößen wie Temperatur (typisch ca. 220 °C für PE80/100) und Druck-/Zeit-Verläufe müssen innerhalb der vorgeschriebenen Toleranzen liegen. Abweichungen einer einzigen Einflussgröße außerhalb der Toleranz gefährden die Schweißnahtqualität. Daher ist die strikte Einhaltung der DVS-Parameter elementar.
Dokumentation und Rückverfolgbarkeit: Eine lückenlose Dokumentation aller Schweißungen ist heute Stand der Technik. DVS empfiehlt, Schweißparameter auf Protokollen oder digital festzuhalten. Dies gewährleistet Rückverfolgbarkeit und erlaubt bei Bedarf die Nachverfolgung jeder Naht (wer hat wann mit welchen Einstellungen geschweißt).
Stichproben und Prüfungen: DVS-konforme QS sieht stichprobenartige Prüfungen vor. Es wird empfohlen, unter den gegebenen Bedingungen Probeschweißungen anzufertigen und destruktiv zu prüfen (z. B. Biege‑, Zugversuche nach einschlägigen Normen). Bei Serien schweißt man typischerweise Prüfnahten zu Beginn oder bei Parameterwechseln, um die Einstellungen zu validieren. Außerdem ist jede fertige Naht visuell nach DVS-Kriterien zu inspizieren – z. B. auf gleichmäßige Wulstbildung, korrekte Ausrichtung (max. 10 % Versatz der Wanddicke), sowie Poren- und einschlussfreiem Nahtbild. Solche Fehlerbewertungsmaßstäbe sind in DVS 2202 festgelegt.
Umgebungsbedingungen beherrschen: Schweißen darf nur bei geeigneten Bedingungen erfolgen. Witterungsschutz (z. B. Zelt bei Regen, Windschutz, Vorwärmen im Winter) ist Pflicht. Unter +5 °C Umgebungstemperatur ist ohne spezielle Maßnahmen kein Schweißen gestattet (Stichwort Taupunkt, Reifbildung). Außerdem müssen die Fügeflächen sauber, trocken und frei von Verunreinigungen sein; daher schreibt DVS 2207–1 gründliches Reinigen und Planen (Beschneiden) der Rohrenden vor, um oxidierte Schichten und Schmutz zu entfernen.
Fazit: DVS-konforme QS beim Heizelementstumpfschweißen ist ganzheitlich: Mensch, Maschine, Methode und Umfeld werden einbezogen. Diese Richtlinien gelten als anerkannte Regeln der Technik für Kunststoffschweißungen. Ihre konsequente Einhaltung hat höchste Priorität, da nur so eine einwandfreie stoffschlüssige Verbindung mit langer Lebensdauer erzielt wird. In sicherheitsrelevanten Bereichen (z. B. Gas- und Chemieanlagen) sind die DVS-Vorgaben daher verbindlicher Maßstab.
Risiken von Elektroschweißmuffen-Verbindungen
Neben dem Stumpfschweißen kommen im Rohrleitungsbau auch Elektroschweißmuffen (Heizwendelschweißen) zum Einsatz. Dabei werden Rohr und Muffe durch integrierte Heizdrähte verschweißt. Dieses Verfahren ist praktisch und verbreitet, birgt jedoch spezifische Risiken. Eine Elektroschweißmuffe muss beim ersten Schweißvorgang technisch korrekt und dicht hergestellt werden, weil eine nachträgliche Korrektur praktisch nicht möglich ist. In Turnaround-Projekten (ein geplanter kompletter oder teilweiser Stillstand) oder engen Einbausituationen, in denen keine Nacharbeit möglich oder nur mit extrem hohem Aufwand realisierbar wäre, müssen Elektroschweißmuffen absolut fehlerfrei im ersten Versuch dicht verbinden. Die Praxis zeigt jedoch, dass Fehler bei Muffenschweißungen häufig erst später auffallen (z. B. bei der Druckprüfung oder im Betrieb) und dann aufwendig behoben werden müssen.
Typische Risiken und Fehlerquellen von Elektromuffen,:
Unzureichende Oberflächenvorbereitung: Anders als beim Stumpfschweißen, wo Planhobel und Reinigung integrale Prozessschritte sind, hängt der Erfolg der Muffenschweißung stark vom manuellen Anrauen/Schälen der Rohrenden ab. Bleibt die oxidierte Oberflächenschicht teilweise bestehen oder gelangt Schmutz in die Fügezone, entsteht kein vollflächiger Stoffschluss. In der Praxis lassen sich fehlerhafte Elektroschweißverbindungen fast immer auf mangelhafte Vorbereitung zurückführen. Wird z. B. nicht die vorgeschriebene Schältiefe erreicht, bleibt kontaminiertes Material an der Oberfläche und verhindert die vollkommene Verschweißung.
Ausrichtung und Spaltmaße: Die Passgenauigkeit von Rohr und Muffe ist kritisch. Gibt es zu viel Spiel (Ovalität des Rohres, Toleranzen), kann Schmelze entweichen oder ein Hohlraum in der Fügezone bleiben. Schon geringe Fehlzentrierungen schwächen eine Seite der Verbindung. Ungleichmäßige Spaltmaße führen außerdem zu ungleichmäßiger Wärmeverteilung – im Extremfall bleibt ein Bereich kalt (keine Verschweißung), während gegenüberliegende Bereiche überhitzen.
Keine zweite Chance: Elektroschweißmuffen erlauben keine Korrektur während oder nach dem Schweißvorgang. Jede Muffe ist ein Einweg-Bauteil mit definierter Heiz- und Abkühlzeit. Wird ein Fehler festgestellt (z. B. falsche Positionierung, vorzeitiger Abbruch durch Stromausfall), muss die Muffe herausgetrennt und erneuert werden. Dies erfordert meist, das Rohr zu kürzen – in beengten Verhältnissen kann das problematisch sein, weil ggf. keine Rohrlänge zum Neuverschweißen verbleibt. In Turnaround-Phasen zählt jede Minute: Einen Fehlversuch mit Muffen zu korrigieren, bedeutet Zeit- und Kostenaufwand, den man in solchen Situationen nicht einkalkuliert hat.
Verdeckte Fehler und Spätfolgen: Eine Elektromuffen-Verbindung sieht von außen oft intakt aus – Qualitätsmängel sind äußerlich kaum erkennbar, da die Schweißzone innerhalb der Muffe liegt. Fehler wie Bindefehler (unverschmolzene Bereiche) oder Einschlüsse machen sich mitunter erst unter Betriebsdruck bemerkbar. Wenn nach Montage und Verfüllung erst beim Inbetriebnehmen ein Leck entdeckt wird, sind die Folgen gravierend (Aufgraben, erneuter Stillstand etc.). Das Risiko einer “unsichtbaren” minderwertigen Schweißung ist bei Muffen höher, wenn nicht 100 % sorgfältig und nach Vorgabe gearbeitet wird.
Zusammengefasst: Elektroschweißmuffen erfordern höchste Sorgfalt und erfahrene Ausführende, um im ersten Anlauf eine dichte Verbindung zu erzielen. DVS-Richtlinien und Herstelleranleitungen geben detaillierte Schritte vor – diese müssen unter hohem Qualitätsbewusstsein umgesetzt werden (exaktes Ablängen, vollständiges Schälen, Sauberkeit, Fixierung, Abkühlzeit einhalten etc.). Bei sicherheitskritischen oder irreversiblen Verbindungen sollte abgewogen werden, ob nicht das Heizelementstumpfschweißen (ggf. mit Schweißzelt) die robustere Alternative ist, trotz etwas höherem Platzbedarf. Denn gerade unter “First-Time-Right”-Bedingungen gilt: Der erste Versuch muss sitzen – und dafür sind eine lückenlose Vorbereitung und Prozessdisziplin unabdingbar, unabhängig vom gewählten Verfahren.
Warum DVS-Qualitätssicherung in der Regel ausreicht
Immer wieder stellt sich die Frage, ob neben der klassischen DVS-QS noch zusätzliche Maßnahmen (etwa 100 % Ultraschallprüfung jeder Naht) nötig sind, um PE-Schweißnähte sicher zu betreiben. Die Praxis und die Regelwerke zeigen: Eine korrekt durchgeführte QS nach DVS ist in der Regel vollständig ausreichend, um sichere Verbindungen zu gewährleisten. Hier die Gründe:
DVS als bewährter Standard: Die DVS-Richtlinien zur Kunststoffschweißung basieren auf jahrzehntelanger Erfahrung und werden kontinuierlich weiterentwickelt. Sie sind in Deutschland die Grundlage jeder Abnahme von PE-Schweißnähten. In der Gas- und Wasserversorgung etwa ist vorgeschrieben, nach DVS 2207–1 zu schweißen und Schweißpersonal nach DVGW GW 330/DVS 2212 zu qualifizieren. Hielte dieser Standard die Qualität nicht hoch, dürfte er in solchen sicherheitskritischen Bereichen nicht vorgeschrieben sein. Die Realität ist aber, dass korrekt nach DVS ausgeführte PE-Schweißnähte äußerst zuverlässig sind, was millionenfach verlegte Leitungen belegen.
Ganzheitlicher QS-Ansatz: DVS-QS deckt bereits alle wichtigen Einflussfaktoren ab – von der Personalqualifikation, Geräteprüfung, Verfahrensvorschrift bis zur Nachkontrolle. Wenn jede Naht von einem zertifizierten Schweißer unter Aufsicht geschweißt, dokumentiert und visuell geprüft wird, bleibt statistisch kaum Raum für unerkannte systematische Fehler. Typische Fehlerursachen (z. B. falsche Temperatur, ungenügende Reinigung) werden durch DVS-Vorgaben proaktiv vermieden, sofern man diese konsequent befolgt. Es gilt: Qualität entsteht im Prozess, nicht durch nachträgliches Prüfen. Mit anderen Worten, DVS setzt an der Fehlervermeidung während des Schweißens an, anstatt erst im Nachhinein Fehler zu suchen.
Qualifiziertes Personal und Aufsicht: Die DVS-Philosophie betont, dass menschliches Können eine zentrale Rolle spielt. Ein geprüfter Kunststoffschweißer, der regelmäßig überwacht und geschult wird, erkennt selbst Abweichungen und kann gegensteuern. Die erfahrene Schweißaufsicht fungiert als zusätzliche Sicherheitsinstanz. Dieses mehrstufige Kompetenz-Konzept sorgt dafür, dass bereits während der Ausführung Qualität entsteht, anstatt erst am Ende festgestellt zu werden.
Erfolg in der Praxis: In großen PE-Projekten (z. B. industrielle Kühlwasserleitungen, chemische Anlagen) zeigt sich, dass mit DVS-QS Fehlerraten sehr gering gehalten werden können. Fälle von Nahtversagen sind fast immer auf Abweichungen vom DVS-Prozess oder äußere Beschädigungen zurückzuführen – selten auf Unzulänglichkeiten im DVS-Regelwerk. DVS-konforme Nähte bestehen Druckprüfungen und Langzeitbelastungen zuverlässig, sodass zusätzliche flächendeckende Sonderprüfungen normalerweise nicht erforderlich sind.
Ausreichend vs. “over-engineering”: Weitergehende Prüfungen (etwa jede Naht ultraschallen) bedeuten erheblichen Mehraufwand und Kosten. Solche Maßnahmen sind nur in Ausnahmefällen gerechtfertigt (z. B. bei Verdacht auf systematische Verarbeitungsprobleme oder in hochkritischen Anwendungen). In der Regel ist es wirtschaftlicher und ebenso sicher, die Ressourcen in die strikte Umsetzung der DVS-Vorgaben zu investieren, statt parallel ein zweites, redundantes Prüfsystem aufzubauen. Die DVS-QS ist absolut ausreichend, wenn sie diszipliniert angewandt wird – zusätzliche Prüforgane bringen dann kaum Mehrwert, sondern höchstens doppelte Absicherung.
Zusammengefasst: Eine PE-Schweißnaht, gefertigt nach DVS-Richtlinien, durch qualifiziertes Personal und überwacht von erfahrener Schweißaufsicht, erreicht ein sehr hohes Qualitätsniveau. In aller Regel sind keine darüber hinausgehenden Maßnahmen nötig, um die Betriebssicherheit zu gewährleisten. Wichtig ist vielmehr, dass die vorhandenen QS-Vorgaben konsequent eingehalten werden. Dann kann man sich auf die Güte der Verbindung verlassen – wie unzählige in Betrieb befindliche DVS-konforme Schweißnähte eindrucksvoll beweisen.
Nicht DVS-konforme Schweißverbindungen
Die DVS-Richtlinien decken die gängigen Schweißverfahren und Verbindungsarten für Thermoplaste ab. Es gibt jedoch Konstellationen, die außerhalb dieser Regelwerke liegen – sei es, weil sie untypisch, geometrisch ungünstig oder als unsicher eingestuft sind. Solche Verbindungen gelten als nicht DVS-konform und stellen besondere Risiken dar, da es keine anerkannten Vorgaben für ihre einwandfreie Ausführung gibt. Zwei Beispiele aus der Praxis:
Segmentierte Formteile (Segmentbögen): Damit sind z. B. große PE-Rohrbögen gemeint, die durch das Aneinanderschweißen mehrerer Rohrsegmente hergestellt werden. Zwar werden diese Segmentbögen oft nach bestem Wissen stumpfgeschweißt, jedoch sprengen sie den Rahmen der Standard-DVS-Richtlinien. DVS 2207–1 geht vom Fügen zweier Werkstücke aus, nicht vom seriellen Aneinanderschweißen vieler Segmente zu einem komplexen Bauteil. Probleme können hier durch Winkelfehler, kumulative Schrumpfung und wiederholten Wärmeeintrag entstehen. Ein segmentierter 90°-Bogen etwa besteht aus mehreren Stumpfnähten in schrägem Anschnitt – die inneren Fügeflächen sind nicht planparallel und die Schweißparameter (Anwärmzeit, Druck) lassen sich nicht so exakt wie bei geraden Rohrenden einhalten. Zudem ist jeder Stoß eine potenzielle Fehlerquelle. DVS-konforme QS würde erfordern, jede dieser Nähte einzeln zu prüfen; in der Praxis verbleiben jedoch Unsicherheiten. Deshalb werden segmentierte Formteile in hochkritischen Anwendungen oft abgelehnt oder müssen zumindest einer Sonderprüfung unterzogen werden. Wo möglich greift man lieber auf werkseitig gefertigte Formteile (Spritzgussbögen, vorgefertigte T‑Stücke) zurück, die über eine definierte Zulassung verfügen.
Direkt aufgeschweißte Stutzen ohne zylindrisches Gegenstück: Ein anderer Grenzfall ist das Anbringen von Abzweigen oder Stutzen an einem Rohr, ohne dafür vorgesehene Muffe oder Sattel. Beispiel: Ein PE-Rohr soll nachträglich einen seitlichen Abgang erhalten, ohne ein normiertes Abzweig-T-Stück zu verwenden – also schneidet man ein Loch in das Hauptrohr und versucht, einen kurzen Rohrstutzen direkt auf das Rohr aufzuschweißen. Solch eine Verbindung ist nicht von DVS-Regeln abgedeckt. Das Heizelementstumpfschweißen erfordert immer zwei planparallele Fügeflächen mit gleichem Durchmesser. Bei einem angesetzten Stutzen auf der Rohrwand hat man aber eine gebogene, nicht formschlüssig anliegende Schweißfläche und sehr unterschiedliche Wandstärken. Es fehlt ein definierter Fügedruck, da der Stutzen nicht in einer Spannvorrichtung fixiert werden kann wie ein Rohrende. Die Wahrscheinlichkeit für Bindefehler und Undichtigkeiten ist extrem hoch – diese Konstruktion wäre nach DVS nicht zulässig. In solchen Fällen müssen andere Verfahren gewählt werden (z. B. Elektroschweiß-Sattelstücke mit Heizwendeln oder mechanische Abzweigschellen), die speziell für derartige Abzweige konstruiert sind.
Weitere nicht konforme Verbindungen sind etwa Materialkombinationen ohne anerkannte Schweißprozedur oder Schweißungen an Bauteilen, die nicht für das Verschweißen vorgesehen sind (z. B. PE direkt an Metall ohne Adapter). Grundsätzlich gilt: Wenn eine geplante Verbindung nicht eindeutig in DVS-Richtlinien oder gleichwertigen Normen beschrieben ist, bewegt man sich außerhalb des Standes der Technik. Solche Experimente sollte man vermeiden oder nur mit spezieller ingenieurmäßiger Absicherung (Prüfungen, Gutachten, Einzelfallzulassungen) angehen. Der Fokus der Qualitätssicherung muss dann besonders hoch sein, da man nicht auf bewährte Regeln zurückgreifen kann.
Im Zweifel sollte ein Kunststoffschweiß-Experte hinzugezogen werden, der beurteilt, ob eine Verbindung DVS-konform realisierbar ist oder nicht. Bei Standardprojekten im Anlagenbau kommen solche Grenzfälle jedoch selten vor, da das verfügbare Spektrum an Formteilen und Verbindungstechniken in PE sehr groß ist und praktikable Lösungen bietet.
Internationale Standards und alternative Prüfverfahren (ASTM, ISO)
Die DVS-Richtlinien haben in Deutschland und Mitteleuropa einen hohen Stellenwert. International existieren jedoch weitere Normen und Standards für PE-Schweißungen, insbesondere:
ISO 21307 (International Organization for Standardization): Diese ISO-Norm legt global anerkannte Verfahren für das Stumpfschweißen von PE-Rohren fest. Sie wird vor allem in Europa, Asien und Lateinamerika angewendet, insbesondere im kommunalen Bereich (Wasser‑, Gasverteilungsnetze). ISO 21307 lässt je nach Anwendungsfall verschiedene Parameteransätze zu – z. B. ein Verfahren mit niedrigerem Schweißdruck über längere Zeit oder ein High-Pressure-Verfahren mit höherem Druck und kürzeren Zeiten. In der Praxis ähnelt die in Deutschland bevorzugte Methode den DVS-Vorgaben (Dual-Pressure-Methode mit Anpassdruck und Fügen unter höherem Druck). ISO definiert ebenfalls Temperaturbereiche (typ. ~210–230 °C), Phasen (Angleichen, Einwärmen, Fügen, Abkühlen) und verlangt qualifiziertes Personal. Eine Besonderheit: ISO 21307 empfiehlt zwar eine Aufzeichnung der Schweißparameter (z. B. gemäß ISO 12176–4), schreibt sie aber nicht zwingend vor. Hier ist DVS strikter – in deutschen Projekten ist elektronische Schweißdatenerfassung nahezu Standard.
ASTM F2620 (American Society for Testing and Materials): Dieser Standard gilt vor allem in Nordamerika für das Heizelementstumpfschweißen, z. B. von PE-Gasleitungen. ASTM F2620 beschreibt das Verfahren mit teils abweichenden Schwerpunkten – oft wird mit höherem Füge- und Anpressdruck gearbeitet („High-Pressure“-Variante) und die Kontrolle der Schweißzeiten ist etwas weniger detailliert als bei DVS. Allerdings legt ASTM traditionell großen Wert auf nachgelagerte Prüfungen: So werden häufig Druckprüfungen unter erhöhtem Druck (z. B. 1,5‑facher Betriebsdruck über 24 Stunden) gefordert, um die Verbindungsintegrität nachzuweisen. Auch ist in amerikanischen Projekten oft eine dritte unabhängige Partei zur Abnahme involviert (Inspector), was über die rein interne QS hinausgeht. Der Ansatz in ASTM-orientierten Projekten ist etwas anders: Man prüft ausgiebig die fertige Verbindung, während DVS die Qualität bereits während des Herstellens sicherstellt. Im Ergebnis sind aber die Kernanforderungen vergleichbar – saubere Oberfläche, richtige Temperatur, korrektes Zeit/Druck-Profil und Überprüfung durch zertifiziertes Personal.
Weitere Normen und Verfahren: Je nach Region existieren zusätzliche Vorgaben. In Großbritannien etwa gibt es WIS/IGN-Regeln, in Australien Standards der Wasserindustrievereinigung, in den USA Empfehlungen des Plastic Pipe Institute (PPI). Die Unterschiede liegen im Detail – mal werden Abkühlzeiten anders definiert, mal alternative Parameter-Sätze freigegeben (z. B. “Butt Fusion Low Pressure” vs. “High Pressure”). Die Europäische Norm EN 12007 für Gassysteme verweist ebenfalls auf ISO/DVS, während z. B. die Ölindustrie eigene Spezifikationen haben kann. Wichtig ist: All diese seriösen Standards basieren auf denselben physikalischen Grundlagen und erfordern vergleichbare QA-Maßnahmen (geschulte Schweißer, definierte Schweißanweisungen, Prüfung der Ergebnisse).
Sachlicher Vergleich mit DVS: Kein internationaler Standard ignoriert Aspekte, die DVS für wichtig erachtet – es gibt keinen “Wundernorm”, der eine fundamental höhere Qualität liefern würde. Unterschiede liegen meist im regionalen Anwendungsschwerpunkt: DVS 2207–1 gilt als sehr strikt und präzise (insbesondere für industrielle und chemische Rohrleitungen), ISO 21307 ist breiter gefasst für Wasser/Gas-Netze und erlaubt flexibel mehrere Methoden, ASTM fokussiert stark auf Hochdruck-Gasleitungen und Sicherheitstests. So verlangt DVS beispielsweise in sensiblen Fällen eine prozessbegleitende Qualitätsprüfung (etwa jede x‑te Naht wird ausgebohrt und geprüft), was über ISO-Anforderungen hinausgeht. ASTM hingegen fordert in Hochdrucksystemen umfangreiche Drucktests im Feld, was über DVS-Vorgaben hinausgeht.
In der Praxis des Anlagenbaus werden bei internationalen Projekten oft beide Ansätze kombiniert: Man schweißt streng nach DVS (weil das Verfahren damit sehr zuverlässig ist) und führt zusätzlich nach ASTM-Logik Abnahmen durch (z. B. erweiterte Drucktests), um allen formalen Anforderungen zu genügen. Wer DVS-konform arbeitet, erfüllt damit im Wesentlichen auch die Qualitätskernpunkte von ISO und ASTM, insbesondere was die Verbindungsfestigkeit betrifft. Es ist jedoch ratsam, die Projektanforderungen im jeweiligen Land genau zu prüfen. Beispielsweise kann in einem US-Projekt formal ein ASTM-Zertifikat oder ein bestimmter Test gefordert sein, selbst wenn technisch gesehen kein Unterschied zur DVS-Ausführung besteht.
Unterm Strich kann man festhalten: DVS ist auf Augenhöhe mit ISO und ASTM – keine dieser Normen “ersetzt” DVS oder macht ihn überflüssig. Vielmehr ergänzen sie sich im globalen Kontext. Für einen Anlagenbauer, der international tätig ist, bietet es sich an, DVS als Basisstandard zu nehmen und je nach Zielland gezielt zu ergänzen, was dort zusätzlich erwartet wird (Dokumentationsformate, Prüfprotokolle etc.). So stellt man sicher, dass sowohl die technische Qualität als auch die normative Compliance stimmen.
Möglichkeiten und Grenzen der Ultraschallprüfung bei PE-Schweißverbindungen
Die Ultraschallprüfung (UT) ist ein bewährtes zerstörungsfreies Prüfverfahren im Metallbereich – doch wie steht es um den Einsatz bei PE-Kunststoffschweißnähten? In der Qualitätssicherung von PE-Schweißverbindungen kann Ultraschall prinzipiell genutzt werden, um innere Fehlstellen aufzuspüren. Dabei werden hochfrequente Schallwellen in das Material gesendet; an Materialübergängen oder Fehlstellen werden die Wellen reflektiert und vom Prüfkopf empfangen, was Rückschlüsse auf die Nahtqualität erlaubt. Die Anwendung an PE-Stumpfschweißnähten ist jedoch anspruchsvoll und stößt an gewisse Grenzen – weshalb UT nicht als alleinige QS-Methode taugt, sondern allenfalls als zusätzliche Absicherung.
Möglichkeiten – wofür Ultraschall geeignet ist:
Volumetrische Fehlererkennung: UT kann Volumenfehler wie Lufteinschlüsse (Poren), unverschweißte Bereiche (Lackstellen) oder grobe innere Risse in der Schweißzone detektieren. Ist z. B. ein Abschnitt der Fügezone gar nicht verschmolzen (Bindefehler), bildet sich dort eine innere Trennfläche, an der Ultraschallwellen reflektiert werden. So lassen sich größere Unregelmäßigkeiten im Inneren aufspüren, ohne den Kunststoff zu beschädigen. Gerade bei dickwandigen Verbindungen (z. B. Wandstärken > 20 mm) bietet UT die Chance, tief liegende Fehler zu entdecken, die visuell von außen nicht erkennbar wären.
Schnelle Vor-Ort-Prüfung: Moderne Ultraschallgeräte, speziell mit Phased-Array-Technik, erlauben eine relativ zügige Untersuchung der Schweißnaht vor Ort. Man kann eine Naht ringförmig rundum scannen, ohne das Rohr zu zerstören. Bei kritischen Nähten (z. B. an unzugänglichen Stellen) kann UT als zusätzlicher Check unmittelbar nach dem Schweißen durchgeführt werden, um ein weiteres Maß an Sicherheit zu geben. So ließe sich z. B. vor dem Vergraben einer wichtigen Verbindungsstelle prüfen, ob innere Fehlstellen vorliegen.
Dokumentation und Vergleich: UT-Prüfungen lassen sich digital aufzeichnen (Echogramme, B‑Bilder). Damit kann man im Projektverlauf Qualitätsnachweise führen oder im Fall eines Falles belegen, dass eine Naht initial keine Auffälligkeiten zeigte. UT kann auch als Audit-Werkzeug dienen: etwa um einen neuen Schweißer zu validieren, indem man stichprobenhaft seine Nähte ultraschallt – bei Auffälligkeiten würde man sofort gegensteuern. Die Dokumentation schafft Vertrauen und Transparenz über die Güte der Schweißnähte.
Funktionsweise der Ultraschallprüfung bei PE-Schweißnähten
Um zu verstehen, warum Ultraschall an PE-Nähten schwierig ist, hilft ein kurzer Blick auf die Funktionsweise des Verfahrens. Stellen Sie sich eine PE-Stumpfschweißnaht wie die Kontaktstelle zweier verschmolzener Materialien vor – idealerweise homogen ohne Trennflächen. Ultraschallprüfung funktioniert nun vereinfacht so:
Schalleinkopplung: Ein Prüfkopf mit einem piezoelektrischen Kristall erzeugt hochfrequente Schwingungen, also Ultraschallwellen. Über ein Koppelmedium (z. B. Gel oder Wasser) wird dieser Prüfkopf fest auf die Rohrwand gedrückt, damit der Schall in den Kunststoff eindringen kann. Beim Impuls-Echo-Verfahren fungiert derselbe Kopf als Sender und Empfänger.
Durchlauf und Reflexion: Die Ultraschallwellen laufen durch das Material. Treffen sie auf Grenzflächen im Inneren (z. B. die Rückseite des Materials oder eine Fehlstelle), werden sie reflektiert. Bei einer perfekten Schweißnaht ohne innere Unstetigkeiten läuft der Schall ungehindert bis zur Innenwand des Rohres und wird dort zurückgeworfen (Rückwandecho). Gibt es jedoch Fehlstellen – z. B. einen nicht verschmolzenen Spalt oder eine große Luftblase – wird ein Teil der Welle schon dort reflektiert und kommt als früheres Echo zurück. Der Prüfkopf empfängt diese Echos.
Signal-Auswertung: Auf dem Ultraschallgerät wird das Echo typischerweise als A‑Scan (Amplitude vs. Laufzeit) angezeigt. Ein erfahrener Prüfer erkennt daraus, in welcher Tiefe Reflexionen auftreten. Moderne Geräte können aus den vielen A‑Scans, die bei Bewegung des Prüfkopfs anfallen, auch ein B‑Bild (Schnittbild) oder C‑Bild (Draufsicht) der Schweißnaht erzeugen, insbesondere wenn Phased-Array-Prüfköpfe verwendet werden. Phased-Array bedeutet, dass der Prüfkopf aus vielen kleinen Einzelelementen besteht, die nacheinander ausgesendet werden und so einen Schallfächer bilden. Man erhält quasi eine bildliche Darstellung des Prüfbereichs, ähnlich einem medizinischen Ultraschallbild. Darin lassen sich Fehlanzeigen als farbige Punkte oder Indikatoren erkennen.
Prüfung der Nahtzone: Speziell die Schweißnaht selbst muss natürlich sorgfältig abgetastet werden. Meist verwendet man schräge Schalleinstrahlung, um Bindefehler in der Fügeebene aufzuspüren. Mit einem Phased-Array-Kopf kann der Schallwinkel elektronisch geschwenkt werden, sodass man die Naht unter verschiedenen Winkeln gleichzeitig durchsucht. Bei konventionellen Geräten nutzt man keilförmige Aufsätze, um z. B. in einem festen Winkel (45° oder 60°) einzuschallen. Der Prüfer führt den Kopf systematisch die Schweißnaht entlang (bzw. um den Rohrumfang herum), um alle Bereiche zu erfassen.
Ergebnisse interpretieren: Angenommen, in der Schweißnaht befindet sich eine unverschmolzene Stelle von ein paar Quadratzentimetern. Der Ultraschall trifft darauf und wird teils zurückgeworfen – im A‑Scan erscheint an der entsprechenden Stelle ein Echo, das dort nicht sein sollte. Im B‑Bild könnte man eine linienförmige Anzeige im Bereich der Naht erkennen. Der Prüfer würde dies als möglichen Bindefehler interpretieren. Wenn hingegen das Material durchgängig verschweißt ist, sieht man im Wesentlichen nur den Rückwand-Echo und keine auffälligen Zwischenreflexionen – ein Hinweis auf eine homogene Naht.
Veranschaulichung: Man kann sich das vorstellen wie ein Echolot im trüben Wasser. Der Schall (Ping) geht ins Wasser (PE-Material). Wenn er auf den Boden trifft (Innenwand des Rohres), kommt ein klares Echo. Liegt jedoch ein Hindernis im Wasser (Fehlstelle), kommt vorher schon ein Echo zurück. Allerdings ist unser Wasser (PE) nicht glasklar: Es dämpft den Schall stark, man muss also das Signal verstärken, was Hintergrundrauschen erzeugt. Außerdem schwimmt an der Oberfläche etwas (der Schweißwulst), was den Schalleintritt stören kann. So wird deutlich: Ultraschall “hört” Unebenheiten im Materialinneren, aber PE macht es ihm nicht leicht.
Diese Erklärung zeigt: Die Ultraschallprüfung kann wertvolle Hinweise liefern, doch bei PE-Schweißnähten braucht es spezielle Sorgfalt, Erfahrung und oft angepasste Technik, um zuverlässige Aussagen zu bekommen. Daher ist und bleibt sie eine ergänzende Prüfmethode – eine, die man gezielt einsetzen kann, um zusätzliche Sicherheit zu gewinnen, aber nicht, um die bewährte primäre Qualitätssicherung (sprich: sorgfältiges Arbeiten nach DVS und visuelle Prüfung) zu ersetzen.
Grenzen – warum Ultraschall keine alleinige QS sein kann

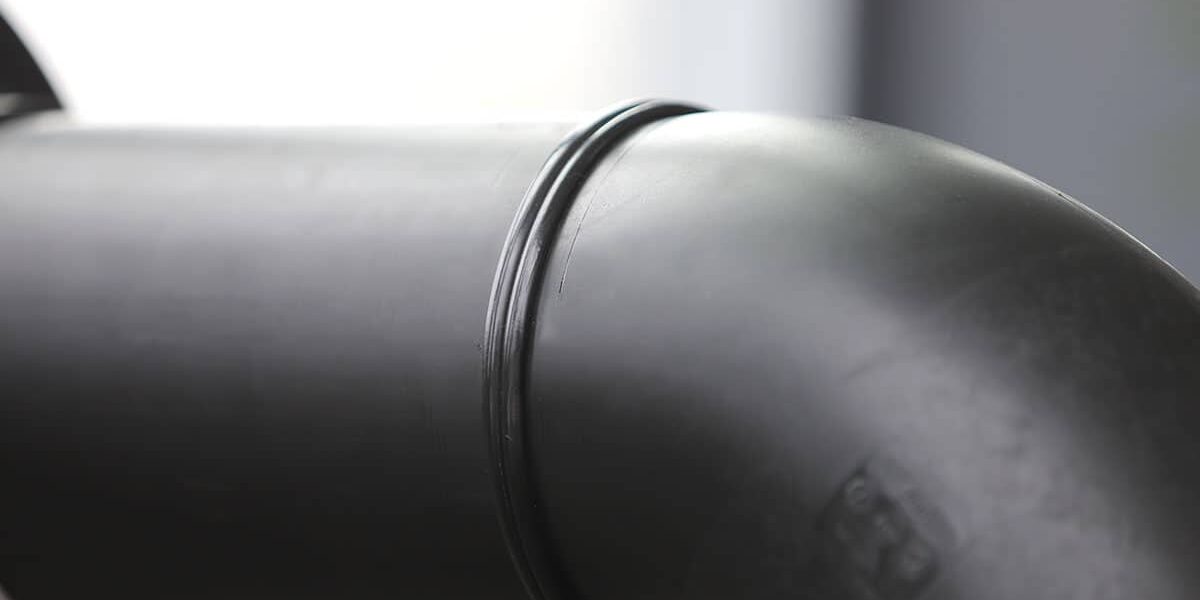

Geometrische Schwierigkeiten: PE-Stumpfschweißnähte weisen stets Schweißwülste (innen und außen) auf. Dieser Wulst und die gekrümmte Rohr-Oberfläche erschweren die Ankopplung des Ultraschall-Prüfkopfes. Der Prüfkopf muss gut aufliegen, um Schall effizient einzubringen; auf der runden Oberfläche ist das nur begrenzt möglich, insbesondere direkt über der Naht wegen des Außenwulstes. Teile der Nahtzone liegen also “im Funkschatten”. Man kann zwar von der Rohrseite neben der Naht schräg schallen, aber eine 100% Abdeckung ist schwierig.
Ausrichtung der Fehler: Bindefehler in Schweißnähten liegen häufig als flächige Trennungen in der Fügeebene (orthogonal zur Rohroberfläche) – also genau in der Ebene, die man verschweißen wollte. Solche Fehler sind mit einem senkrecht einfallenden Ultraschall kaum zu entdecken, weil der Schall parallel zur Fehlfläche läuft und kaum Echo zurückkommt. Einfache UT-Prüfungen übersehen daher unter Umständen genau die kritischsten Bindefehler. Nur mit schräger Einschallung oder speziellen Techniken (z. B. Phased Array, TOFD) kann man solche planar orientierten Fehler besser erfassen.
Materialdämpfung und Auflösung: Thermoplaste wie PE dämpfen Ultraschall stark. Hohe Frequenzen, die für eine feine Auflösung nötig wären, werden im Kunststoff schnell absorbiert. Daher arbeitet man mit relativ niedrigen Frequenzen (typisch 1–5 MHz), was aber die kleinste detektierbare Fehlgröße erhöht. Kleine Poren oder hauchdünne Bindefehler bleiben unsichtbar. Zudem erzeugt das Kunststoffmaterial ein höheres Grundrauschen und starke Oberflächenechos, da man mit hoher Verstärkung prüfen muss. Sehr oberflächennahe Fehler können durch das Anfangsecho überlagert sein. Unterm Strich ist die Nachweisgrenze für Fehler in PE begrenzt – Ultraschall erkennt eher grobe Unregelmäßigkeiten, aber nicht jedes Detail.
Interpretationsaufwand: Eine Ultraschallprüfung liefert Rohsignale, die Sachkunde zur Interpretation erfordern. Reflektionen können von echten Fehlern herrühren, aber auch von unproblematischen Gegebenheiten (z. B. geometrische Kanten, Materialinhomogenitäten). Insbesondere bei manueller Abtastung mit einem einzelnen Prüfkopf sieht der Prüfer nur Kurven (A‑Scan) und muss entscheiden, was ein relevantes Echo ist. Das birgt Risiken falscher Bewertungen – sowohl das Übersehen von Fehlern (falsch-negativ) als auch das “Herbeiprüfen” von vermeintlichen Fehlern (falsch-positiv). Ohne erfahrenes Personal ist UT an Kunststoffnähten daher wenig verlässlich.
Wirtschaftlichkeit und Vollständigkeit: Wollte man jede Schweißnaht standardmäßig ultraschallprüfen, bräuchte man pro Naht erhebliche Zeit für Vorbereitung (Reinigen, Koppeln) und Abtastung sowie qualifiziertes Prüfpersonal. In Projekten mit vielen Schweißnähten ist das kaum realisierbar, ohne den Bauablauf massiv zu beeinflussen. UT wird daher in der Praxis eher stichprobenhaft oder an ausgewählten Verbindungen eingesetzt, nicht flächendeckend. Somit bleibt es eine zusätzliche Absicherung – ein lückenloses QS-System allein auf Basis von UT wäre unwirtschaftlich und zeitintensiv.
Aufgrund dieser Einschränkungen wird Ultraschall bei PE-Schweißnähten höchstens als ergänzende Maßnahme betrachtet. DVS-Merkblätter (z. B. DVS 2206) beschreiben zwar Verfahren der UT-Prüfung an Kunststoffnähten, weisen aber auf die begrenzte Fehlererkennungsquote hin. Als doppelte Absicherung kann UT dennoch sinnvoll sein: etwa um besonders kritische oder sicherheitsrelevante Nähte nochmals zu verifizieren, oder um einen generellen Qualitätsnachweis zu führen, dass die Schweißarbeiten ordnungsgemäß ausgeführt wurden (ähnlich wie man in der Stahlwelt stichprobenhaft Röntgenaufnahmen von Schweißnähten macht). Wichtig ist, dass Auftraggeber und Ausführende UT-Ergebnisse bei PE realistisch bewerten: Ein unauffälliger Ultraschallbefund ist beruhigend, aber kein absoluter Garant; ein auffälliger Befund muss meist durch andere Methoden (z. B. Auftrennen der Naht, Schliff) verifiziert werden, um Klarheit zu erlangen.
Fazit & Ausblick
Die Qualitätssicherung von PE-Schweißverbindungen – speziell beim Heizelementstumpfschweißen – ist keine Geheimwissenschaft, sondern ein diszipliniertes Handwerk. Die DVS-Richtlinien (allen voran DVS 2207–1 für das Verfahren und DVS 2212 für das Personal) liefern einen bewährten Leitfaden, um Schweißnähte zuverlässig und nachvollziehbar einwandfrei herzustellen. Für technische Entscheider im Anlagenbau bedeutet das: Setzen Sie auf qualifiziertes Personal, bestehen Sie auf regelkonforme Abläufe und nutzen Sie etablierte Prüfschritte. Dann erreichen Sie in der Regel bereits eine so hohe Qualität, dass aufwändige Sonderprüfungen nicht notwendig sind. Verfahren wie das Elektroschweißmuffen-Schweißen erfordern besonderes Augenmerk, wenn “First Time Right” Pflicht ist – im Zweifel sollte man eher die robustere Methode (oder zusätzliche Überwachung) wählen, als später eine böse Überraschung zu erleben. Internationale Vergleichsstandards bestätigen, dass unser DVS-Standard sich nicht zu verstecken braucht, ja in puncto Präzision oft führend ist.
Und auch wenn moderne Techniken wie die Ultraschallprüfung faszinierende Einblicke erlauben, bleibt ihre Rolle unterstützend: Sie kann helfen, aber nicht routinemäßig alles doppelt absichern, solange der Prozess selbst beherrscht wird.
Letztlich ist das Ziel klar: Eine sichere, dichte Schweißnaht, die auf Anhieb hält. Mit DVS-konformer Qualitätssicherung ist dieses Ziel absolut erreichbar.
