VP-Flansche

Der Spezialist für Armaturenanschlüsse und Übergang auf Stahl-/Gussflansche

Die Weiter­ent­wicklung unserer Sonder­flansche ist im VP-Flansch vereint, der mit korro­si­ons­freiem, faser­ver­stärktem Kunst­stoff-Hinter­leg­flansch gebohrt nach DIN EN 1092 PN 10 ausge­stattet ist. Langlöcher im Bund ermög­lichen eine einfa­chere Montage und das Ausrichten der Flansch­ver­bindung. Die ins Design integrierte Feder­wirkung des Flansches, die eine dauer­hafte Schrau­ben­vor­spannung gewähr­leistet, ist ein beson­deres Highlight. Insbe­sondere durch sein niedriges Gewicht reduzieren sich der Monta­ge­aufwand und die Projekt­kosten.

Technische Daten

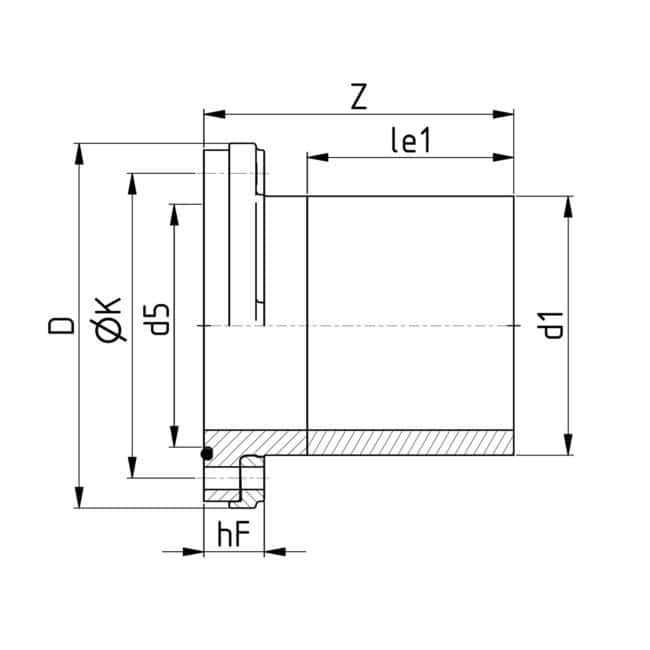

Technische Zeichnung VP Flansch

Komplettes Datenblatt

Ihr Ansprechpartner für wird automatisch eingefügt.

Ausschreibungstext

PE100 VP-Flansch (Valve Performance-Flansch)

Allgemeine Vorbemerkung

Die anzubietenden Formteile müssen als Set aus Vorschweißbund und einem der Dimension angepassten Hinterlegflansch geliefert werden. Die Vorschweißbunde müssen aus Material entsprechend der PE100+ Association hergestellt sein und hinsichtlich Dimensionen, Toleranzen und Güteanforderungen der DIN EN 12201 und DIN EN 1555 entsprechen. Die Hinterlegflansche müssen aus korrosionsfreiem, faserverstärktem Kunststoff hergestellt sein. Der Nachweis der Herstellung auf Basis eines Qualitätssicherungssystems nach DIN EN ISO 9001 ist zu erbringen. Für alle Formteile ist ein Zeugnis nach DIN EN 10204 vom Hersteller vorzulegen.

Der PE-Formteilkörper muss im Spritzgießverfahren alternativ aus einem Stück homogenen Halbzeugs hergestellt sein. Aus Wickelstab hergestellte Halbzeuge oder andere nachträglich aufgebrachte Verstärkungen sind nicht zulässig.

Der Bund muss entsprechend dem Lochbild nach DIN EN 1092-1 PN 10 bzw. PN 16 durchbohrt sein. Die Schraubenlöcher liegen dadurch näher am Rohraußendurchmesser. Der Hinterlegflansch muss das gleiche Bohrbild aufweisen. Dies ermöglicht den nennweiten-gleichen Übergang auf beispielsweise Armaturen oder Stahlflansche.

Bund und Flansch müssen an ihren Verbindungsflächen formschlüssig ineinander greifen, der Flansch den Bund zusätzlich von außen noch stützen, um einer Verformung entgegenzuwirken. Dies bewirkt eine volle Druckbelastbarkeit der Flanschverbindung entsprechend der Rohrdimensionierung. Der Hinterlegflansch muss mit einer Tellerfederfunktion ausgestattet sein, die die Vorspannung nach Anziehen der Schrauben aufrechterhält. Die Schraubenlöcher im PE-Bund müssen als Langloch ausgebildet sein, um eine perfekte Ausrichtung der Flansche bzw. der Armaturen zu gewährleisten.

Der Bund ist mit einer der Dimension entsprechenden EPDM O-Ring-Dichtung zu versehen.

Die Spitzenden sind in langer Form auszuführen, um sowohl eine HE-Stumpfschweißung als auch eine HW-Schweißung ausführen zu können.

Optional erhältliche Ausführungen: flachdichtend ohne Nut und O-Ring.

Normen/Richtlinien

DIN EN 12201, DIN EN 1092-1, DVS 2207, DVS 2210, DIN EN 10204, DIN EN ISO 9001, DIN EN ISO 50001, DVGW W 400-2, DVGW GW 335

Zulassungen/Zertifikate

DVGW: DV-8606BT0423 und DV-8611BT0424

Abnahmeprüfzeugnis 3.1 nach DIN EN ISO 10204 am Halbzeug vom verarbeiteten Rohstoff mit Angabe von MFR und OIT; nur PE100 Material gem. PE100+ Association

Hersteller zertifiziert nach ISO 9001:2015 und ISO 50001:2011

Hersteller:

Reinert-Ritz GmbH oder gleichwertig

Leistungsbeschreibung:

PE100 VP-Flansch mit Hinterlegflansch aus korrosionsfreiem, faserverstärktem Kunststoff für nennweitengleichen Anschluss an Armaturen, mit Vorspann- und Ausrichtfunktion, mit EPDM-O-Ring, ausgelegt für volle Druckbelastbarkeit, gebohrt nach DIN EN 1092-1, mit langem Anschweißende für HW-Schweißung,

DN …

d1 …

SDR …

PN ...

Liefernachweis:

Reinert-Ritz GmbH

Ernst-Heinkel-Straße 2

48531 Nordhorn

Tel.: +49 5921 8347-0

Fax: +49 5921 8347-25

www.reinert-ritz.de

Email: [email protected]
